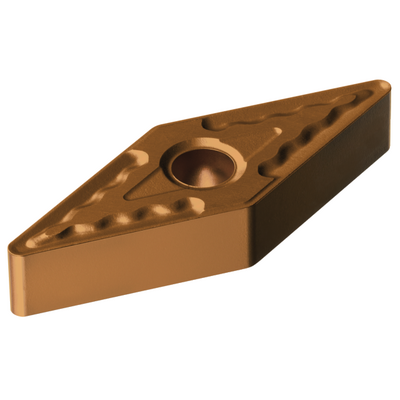

Generische Darstellung
Wird ersetzt durch VNMG 331-QM 1210
Lieferbar
Unterschiedliche Sorte im Vergleich zum Originalprodukt – Bitte Schnittgeschwindigkeit überprüfen.
Listenpreis: 30.55 EUR
Nicht lieferbar
Packungsmenge: 10
ISO: VNMG 16 04 04-QM 1115
Material ID: 5755985
EAN: 12386846
ANSI: VNMG 331-QM 1115
Startwerte (KAPR 93 deg )
M1.0.Z.AQ, Härte: 200 HB
M
ap 0.059 in (0.006 - 0.157)
fn 0.008 in/r (0.003 - 0.012)
hex 0.008 in/r (0.003 - 0.012)
vc 560 sfm (750 - 460)
S2.0.Z.AG, Härte: 350 HB
S
ap 0.035 in (0.016 - 0.079)
fn 0.005 in/r (0.004 - 0.007)
hex 0.005 in/r (0.004 - 0.007)
vc 140 sfm (170 - 110)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
M
S
Herstellerbezeichnung Spanbrecher
(CBMD)
QM
Bearbeitungstyp
(CTPT)
pre-machining with demand on surface
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Cylindrical fixing hole
Befestigungslochdurchmesser(D1)
0,15 inch
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
VN1604
Schneidenanzahl(CEDC)
4
Eingeschriebener Kreis(IC)
0,375 inch
Schneidplattenform(SC)
V - Rhombische 35° Wendeschneidplatten
Schneidenlänge, begrenzt(LE)
0,638 inch
Eckenradius
(RE)
0,0156 inch
Schneidrichtung
(HAND)
Neutral
Sorte
(GRADE)
1115
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
PVD TiAlN+TiAlN
Schneidkantenhöhe(S)
0,1875 inch
Hauptfreiwinkel(AN)
0 °
Masse (Gewicht)(WT)
0,0194 lb
Plattensitz(SSC_M)
16
Plattensitzkodierung, Zoll(SSC_N)
3/8
Release date(ValFrom20)
12.02.09
Release-Paket-ID(RELEASEPACK)
09.1
