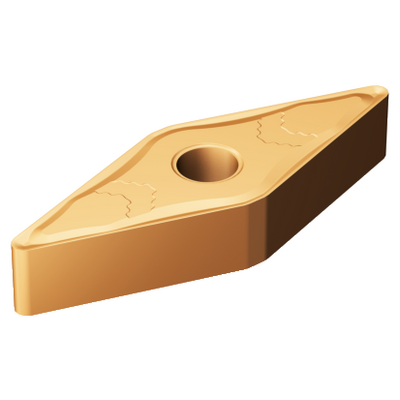

Generische Darstellung
Wird ersetzt durch VNMG 16 04 04-SMC 1210
Lieferbar
Unterschiedliche Sorte im Vergleich zum Originalprodukt – Bitte Schnittgeschwindigkeit überprüfen.
Listenpreis: 30.70 EUR
Lieferbar
Packungsmenge: 10
ISO: VNMG 16 04 04-SMC 1115
Material ID: 6198188
EAN: 26198188
ANSI: VNMG 331-SMC 1115
Startwerte (KAPR 93 deg )
S2.0.Z.AG, Härte: 350 HB
S
ap 0.5 mm (0.25 - 3)
fn 0.17 mm/r (0.1 - 0.25)
hex 0.17 mm/r (0.1 - 0.25)
vc 33 m/min (50 - 21)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
S
Herstellerbezeichnung Spanbrecher
(CBMD)
SMC
Bearbeitungstyp
(CTPT)
pre-machining with demand on surface
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Cylindrical fixing hole
Befestigungslochdurchmesser(D1)
3,81 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
VN1604
Schneidenanzahl(CEDC)
4
Eingeschriebener Kreis(IC)
9,525 mm
Schneidplattenform(SC)
V - Rhombische 35° Wendeschneidplatten
Schneidenlänge, begrenzt(LE)
16,2063 mm
Eckenradius
(RE)
0,3969 mm
Schneidrichtung
(HAND)
Neutral
Sorte
(GRADE)
1115
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
PVD TiAlN+TiAlN
Schneidkantenhöhe(S)
4,7625 mm
Hauptfreiwinkel(AN)
0 °
Masse (Gewicht)(WT)
0,0089 kg
Plattensitz(SSC_M)
16
Plattensitzkodierung, Zoll(SSC_N)
3/8
Release date(ValFrom20)
19.09.12
Release-Paket-ID(RELEASEPACK)
12.2
