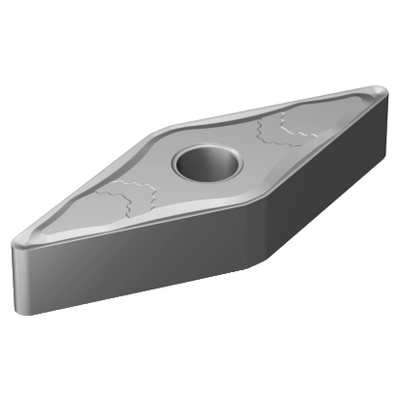

Generische Darstellung
Listenpreis: 31.60 EUR
Lieferbar
Packungsmenge: 10
ISO: VNMG 16 04 08-SMC 1210
Material ID: 8432391
EAN: 7323227516141
ANSI: VNMG 332-SMC 1210
Startwerte (KAPR 93 deg )
S2.0.Z.AG, Härte: 350 HB
S
ap 0.8 mm (0.25 - 3)
fn 0.17 mm/r (0.1 - 0.25)
hex 0.17 mm/r (0.1 - 0.25)
vc 55 m/min (85 - 34)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
S
Herstellerbezeichnung Spanbrecher
(CBMD)
SMC
Bearbeitungstyp
(CTPT)
pre-machining with demand on surface
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Cylindrical fixing hole
Befestigungslochdurchmesser(D1)
3,81 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
VN1604
Schneidenanzahl(CEDC)
4
Eingeschriebener Kreis(IC)
9,525 mm
Schneidplattenform(SC)
V - Rhombische 35° Wendeschneidplatten
Schneidenlänge, begrenzt(LE)
15,8063 mm
Eckenradius
(RE)
0,7938 mm
Schneidrichtung
(HAND)
Neutral
Sorte
(GRADE)
1210
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
PVD AlTiCrN
Schneidkantenhöhe(S)
4,7625 mm
Hauptfreiwinkel(AN)
0 °
Masse (Gewicht)(WT)
0,01 kg
Plattensitz(SSC_M)
16
Plattensitzkodierung, Zoll(SSC_N)
3/8
Release date(ValFrom20)
26.02.24
Release-Paket-ID(RELEASEPACK)
24.1
