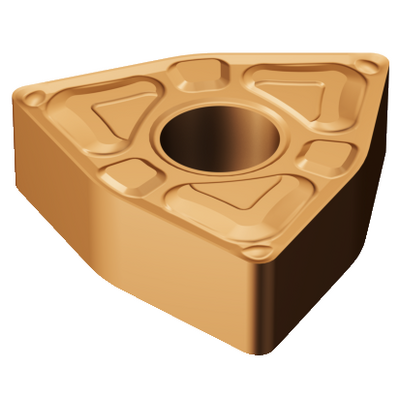

Generische Darstellung
Listenpreis: 191.00 SEK
Lieferbar
Packungsmenge: 10
ISO: WNMG 08 04 08-XF GC15
Material ID: 6107707
EAN: 26107707
ANSI: WNMG 432-XF GC15
Startwerte (KAPR 95 deg )
M1.0.Z.AQ, Härte: 200 HB
M
ap 1 mm (0.2 - 4)
fn 0.2 mm/r (0.05 - 0.25)
hex 0.2 mm/r (0.05 - 0.25)
vc 170 m/min (250 - 155)
S2.0.Z.AG, Härte: 350 HB
S
ap 1 mm (0.2 - 4)
fn 0.2 mm/r (0.05 - 0.25)
hex 0.2 mm/r (0.05 - 0.25)
vc 28 m/min (60 - 21)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
M
S
Herstellerbezeichnung Spanbrecher
(CBMD)
XF
Bearbeitungstyp
(CTPT)
finishing
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Cylindrical fixing hole
Befestigungslochdurchmesser(D1)
5,156 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
WN0804
Schneidenanzahl(CEDC)
6
Eingeschriebener Kreis(IC)
12,7 mm
Schneidplattenform(SC)
Trigon 80
Schneidenlänge, begrenzt(LE)
7,8873 mm
Eckenradius
(RE)
0,7938 mm
Schneidrichtung
(HAND)
Neutral
Sorte
(GRADE)
GC15
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
PVD TiAlN+TiAlN
Schneidkantenhöhe(S)
4,7625 mm
Hauptfreiwinkel(AN)
0 °
Masse (Gewicht)(WT)
0,0091 kg
Plattensitz(SSC_M)
08
Plattensitzkodierung, Zoll(SSC_N)
1/2
Release date(ValFrom20)
08.12.11
Release-Paket-ID(RELEASEPACK)
12.1
