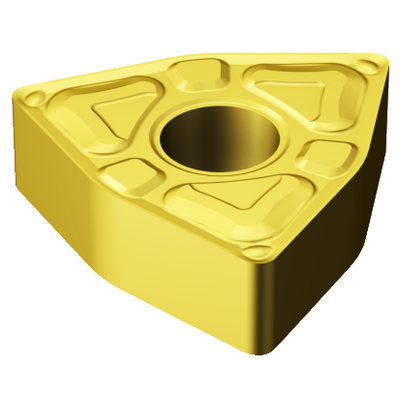

Generische Darstellung
Lieferbar
Packungsmenge: 10
ISO: WNMG 08 04 08-XF GC30
Material ID: 6107708
EAN: 26107708
ANSI: WNMG 432-XF GC30
Startwerte (KAPR 95 deg )
P2.1.Z.AN, Härte: 175 HB
P
ap 0.039 in (0.008 - 0.157)
fn 0.008 in/r (0.002 - 0.01)
hex 0.008 in/r (0.002 - 0.01)
vc 660 sfm (970 - 610)
M1.0.Z.AQ, Härte: 200 HB
M
ap 0.039 in (0.008 - 0.157)
fn 0.008 in/r (0.002 - 0.01)
hex 0.008 in/r (0.002 - 0.01)
vc 550 sfm (550 - 520)
K2.2.C.UT, Härte: 245 HB
K
ap 0.039 in (0.008 - 0.157)
fn 0.008 in/r (0.002 - 0.01)
hex 0.008 in/r (0.002 - 0.01)
vc 500 sfm (510 - 460)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
P
M
K
Herstellerbezeichnung Spanbrecher
(CBMD)
XF
Bearbeitungstyp
(CTPT)
finishing
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Cylindrical fixing hole
Befestigungslochdurchmesser(D1)
0,203 in
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
WN0804
Schneidenanzahl(CEDC)
6
Eingeschriebener Kreis(IC)
0,5 in
Schneidplattenform(SC)
Trigon 80
Schneidenlänge, begrenzt(LE)
0,3105 in
Eckenradius
(RE)
0,0313 in
Schneidrichtung
(HAND)
Neutral
Sorte
(GRADE)
GC30
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
CVD TiCN+Al2O3+TiN
Schneidkantenhöhe(S)
0,1875 in
Hauptfreiwinkel(AN)
0 °
Masse (Gewicht)(WT)
0,0186 lb
Plattensitz(SSC_M)
08
Plattensitzkodierung, Zoll(SSC_N)
1/2
Release date(ValFrom20)
08.12.11
Release-Paket-ID(RELEASEPACK)
12.1
