1K223-0500-050-NG H10F
1K223-0500-050-NG H10F

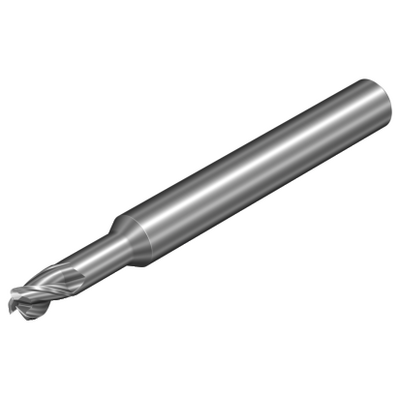

Representación genérica
Precio en lista: 62.60 EUR
Disponibile a stock
Cantidad de paquetes: 1
ISO: 1K223-0500-050-NG H10F
ID. del material: 8412596
EAN: 7323227442631
ANSI: 1K223-0500-050-NG H10F

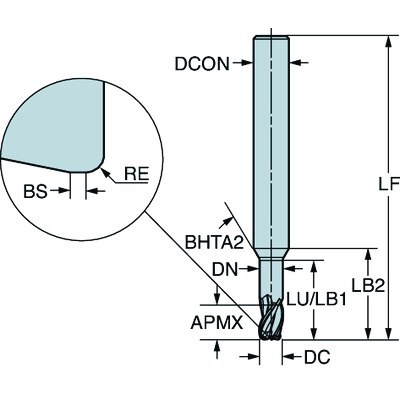

Ilustraciones técnicas
Datos del producto
Clasificación de material, nivel 1(TMC1ISO)
N
Número de filos efectivo periférico(ZEFP)
3
Diámetro de corte
(DC)
5 mm
Máximo diametro de mecanizado de máquina(DCONMS)
6 mm
Tolerancia de diámetro de conexión(TCDCON)
h8
Profundidad de corte máxima
(APMX)
7,5 mm
Longitud utilizable
(LU)
15 mm
Longitud funcional(LF)
54 mm
Velocidad de giro máxima(RPMX)
80.000 1/min
Dirección de la máquina en acoplamiento adaptador
(ADINTMS)
Cylindrical shank (DIN6535-HA) -metric: 6
Radio de punta
(RE)
0,5 mm
Longitud filo Wiper(BS)
0,25 mm
Ángulo máximo de progresión en rampa(RMPX_FFW)
20 °
Profundidad de corte máxima(APMX_PFW)
7,5 mm
Ángulo de hélice de desahogo(FHA)
35 °
Profundidad de corte máxima(APMX_FFW)
7,5 mm
Calidad
(GRADE)
H10F
Sustrato(SUBSTRATE)
HF
Código de tipo de entrada de refrigerante
(CNSC)
without coolant entry
Diámetro del cuerpo(BD_1)
4,8 mm
Diámetro del cuello(DN)
4,8 mm
Longitud del cuerpo(LB_1)
15 mm
Longitud del cuerpo(LB_2)
16,04 mm
Ángulo de semi-cono del cuerpo(BHTA_1)
30 °
Ángulo de semi-cono del cuerpo(BHTA_2)
30 °
Clase de tolerancia de diámetro de corte(TCDC)
h10
Contacto frontal de diámetro de corte(DCF)
4 mm
Peso del elemento(WT)
0,0246 kg
Capacidad de corte central(CCC)
Sí
Grupo estándar básico(BSG)
COROMANT
Ángulo de desprendimiento radial(GAMF)
13 °
Ángulo de desprendimiento axial(GAMP)
6 °
Longitud total(OAL)
54 mm
Release date(ValFrom20)
24/2/23
ID de paquete de emisión(RELEASEPACK)
23.1
