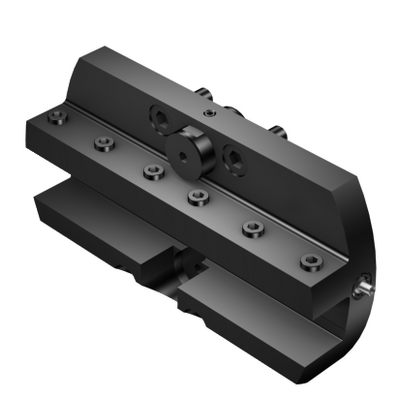

Representación genérica
Siendo reemplazado por 570-200 3232-M
Disponibile a stock
Precio en lista: 3 236.00 EUR
Hecho a medida
Cantidad de paquetes: 1
ISO: 570-200 3232
ID. del material: 5764462
EAN: 12161380
ANSI: 570-200 3232

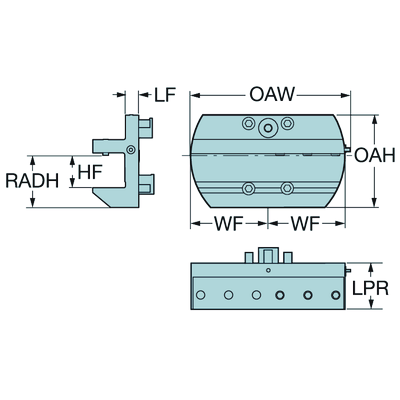

Ilustraciones técnicas
Datos del producto
Dirección de la máquina en acoplamiento adaptador
(ADINTMS)
Bolt pattern -RC/LC 2090 -size 122 x 105 (C6)
Dirección de la pieza en acoplamiento adaptador
(ADINTWS)
Rectangular shank -metric: 32 x 32
Voladizo máximo
(OHX)
18 mm
Mano
(HAND)
Neutral
Código de tipo de entrada de refrigerante
(CNSC)
axial concentric entry
Código de modelo de salida de refrigerante(CXSC)
radial exit
Presión de refrigerante(CP)
80 bar
Anchura de mango(B)
122 mm
Altura de mango(H)
105 mm
Longitud sobresaliente(LPR)
50 mm
Longitud funcional(LF_1)
18 mm
Longitud funcional(LF_2)
18 mm
Anchura funcional(WF_1)
100 mm
Anchura funcional(WF_2)
100 mm
Altura funcional(HF_1)
23 mm
Altura funcional(HF_2)
23 mm
Diámetro del cuerpo(BD)
200 mm
Longitud del cuerpo(LB)
18 mm
Longitud total(OAL)
69 mm
Altura total(OAH)
107 mm
Anchura total(OAW)
200 mm
Altura de cuerpo radial(RADH)
107 mm
Código del material del cuerpo
(BMC)
Acero
Peso del elemento(WT)
4,32 kg
Release date(ValFrom20)
14/8/06
ID de paquete de emisión(RELEASEPACK)
06.2
