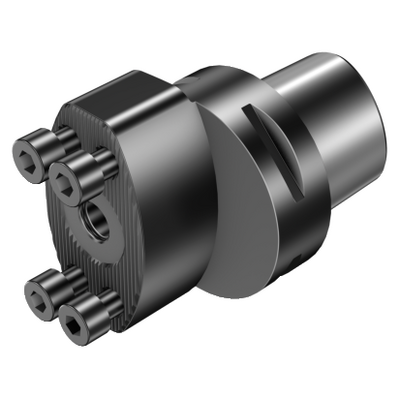

Representación genérica
Cantidad de paquetes: 1
ISO: C10-SL70-LG-100
ID. del material: 5957922
EAN: 25957922
ANSI: C10-SL70-LG-100
Ilustraciones técnicas
Datos del producto
Dirección de la máquina en acoplamiento adaptador
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C10
Dirección de la pieza en acoplamiento adaptador
(ADINTWS)
SL (screw mounted) -straight -size 70
Voladizo máximo
(OHX)
100 mm
Mano
(HAND)
Left
Código de tipo de entrada de refrigerante
(CNSC)
axial concentric and radial entry
Código de modelo de salida de refrigerante(CXSC)
axial concentric exit
Presión de refrigerante(CP)
150 bar
Máximo diametro de mecanizado de máquina(DCONMS)
100 mm
Longitud funcional(LF_1)
100 mm
Anchura funcional(WF_1)
48 mm
Altura funcional(HF_1)
0 mm
Longitud total(OAL)
160 mm
Altura total(OAH)
70,5 mm
Anchura total(OAW)
118 mm
Par(TQ)
30 Nm
Código del material del cuerpo
(BMC)
Acero
Peso del elemento(WT)
5,229 kg
Release date(ValFrom20)
20/9/11
ID de paquete de emisión(RELEASEPACK)
11.2
