Representación específica
No disponible
Cantidad de paquetes: 1

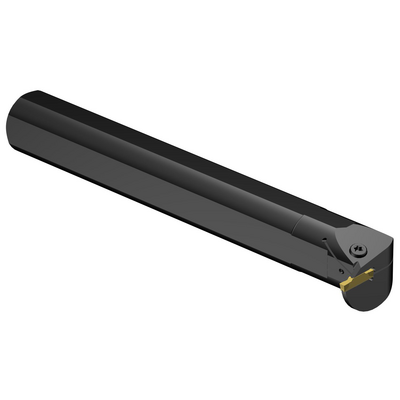

ISO: C2R-CF40-LH11GB
ID. del material: 8446790
EAN: 7323227579450
ANSI: C2R-CF40-LH11GB
Ilustraciones técnicas
Ilustraciones técnicas
Datos del producto
Profundidad máxima de corte
(CDX)
11 mm
Código de tipo de sujeción(MTP)
clamp on top of insert
Parte 2 de acoplamiento del elemento de corte, identificadores(CUTINT_MASTER)
CoroCut 2 -size H (C2I-H2-0400-)
Alojamiento de plaquita(SSC_M)
H
Dirección de la máquina en acoplamiento adaptador
(ADINTMS)
Cylindrical shank w/ 3 flats -metric: 40
Diámetro mínimo del agujero
(DMIN_1)
50 mm
Ángulo cuerpo del lado de la pieza
(BAWS)
90 °
Voladizo mínimo(OHN)
55 mm
Voladizo máximo
(OHX)
160 mm
Mano
(HAND)
Left
Código de tipo de entrada de refrigerante
(CNSC)
axial concentric entry
Código de modelo de salida de refrigerante(CXSC)
axial inclined exit
Tipo de salida de refrigerante(CXST)
over the cutting edge
Presión de refrigerante(CP)
150 bar
Máximo diametro de mecanizado de máquina(DCONMS)
40 mm
Altura de mango(H)
37 mm
Longitud funcional(LF)
300 mm
Anchura funcional(WF)
31 mm
Altura funcional(HF)
0 mm
Diámetro del cuerpo(BD)
40 mm
Par(TQ)
5 Nm
Longitud total(OAL)
300 mm
Altura total(OAH)
43,5 mm
Peso del elemento(WT)
2,52 kg
Vista en sist. imperial de código de tamaño del alojamiento de la plaquita(SSC_N)
H
Release date(ValFrom20)
26/2/24
ID de paquete de emisión(RELEASEPACK)
24.1
