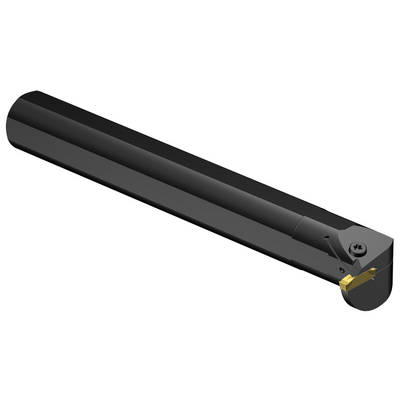

C2R-CFA24-LK11GB
C2R-CFA24-LK11GB
Representación específica
Precio en lista: 485.00 EUR
Hecho a medida
Cantidad de paquetes: 1
ISO: C2R-CFA24-LK11GB
ID. del material: 8446816
EAN: 7323227579719
ANSI: C2R-CFA24-LK11GB
Ilustraciones técnicas
Ilustraciones técnicas
Datos del producto
Profundidad máxima de corte
(CDX)
10,922 mm
Código de tipo de sujeción(MTP)
clamp on top of insert
Parte 2 de acoplamiento del elemento de corte, identificadores(CUTINT_MASTER)
CoroCut 2 -size K (C2I-K2-0600-)
Alojamiento de plaquita(SSC_M)
K
Dirección de la máquina en acoplamiento adaptador
(ADINTMS)
Cylindrical shank w/ 3 flats -inch: 1 1/2
Diámetro mínimo del agujero
(DMIN_1)
50 mm
Ángulo cuerpo del lado de la pieza
(BAWS)
90 °
Voladizo mínimo(OHN)
55 mm
Voladizo máximo
(OHX)
152,4 mm
Mano
(HAND)
Left
Código de tipo de entrada de refrigerante
(CNSC)
axial concentric entry
Código de modelo de salida de refrigerante(CXSC)
axial inclined exit
Tipo de salida de refrigerante(CXST)
over the cutting edge
Presión de refrigerante(CP)
150 bar
Máximo diametro de mecanizado de máquina(DCONMS)
38,1 mm
Altura de mango(H)
34,9 mm
Longitud funcional(LF)
299,9994 mm
Anchura funcional(WF)
30,2006 mm
Altura funcional(HF)
0 mm
Diámetro del cuerpo(BD)
38,1 mm
Par(TQ)
5,5 Nm
Longitud total(OAL)
299,9994 mm
Altura total(OAH)
42,45 mm
Peso del elemento(WT)
2,285 kg
Vista en sist. imperial de código de tamaño del alojamiento de la plaquita(SSC_N)
K
Release date(ValFrom20)
26/2/24
ID de paquete de emisión(RELEASEPACK)
24.1
