C3-DNI-NA55A-DTE
C3-DNI-NA55A-DTE

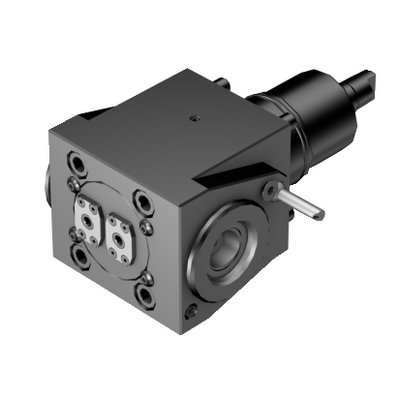

Representación genérica
Precio en lista: 9 133.00 EUR
Hecho a medida
Cantidad de paquetes: 1
ISO: C3-DNI-NA55A-DTE
ID. del material: 8094233
EAN: 7323226127201
ANSI: C3-DNI-NA55A-DTE

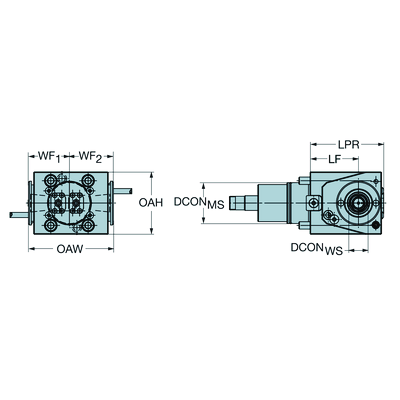

Ilustraciones técnicas
Datos del producto
Dirección de la máquina en acoplamiento adaptador
(ADINTMS)
Nakamura-Tome driven turret interface -size NA55A
Dirección de la pieza en acoplamiento adaptador
(ADINTWS)
Coromant Capto (segment clamping) -size C3
Número de conexiones del lado de la pieza(CCONWS)
2
Connection arrangement workpiece side(CONARWS)
linear
Ángulo cuerpo del lado de la pieza
(BAWS)
90 °
Mano
(HAND)
Neutral
Código de tipo de entrada de refrigerante
(CNSC)
decentral over flange and axial
Código de modelo de salida de refrigerante(CXSC)
decentral exit with nozzles, adjustable
Presión de refrigerante(CP)
80 bar
Peso del elemento(WT)
5,7 kg
Longitud sobresaliente(LPR)
99 mm
Longitud funcional(LF_1)
65 mm
Anchura funcional(WF_1)
55 mm
Altura funcional(HF_1)
0 mm
Longitud total(OAL)
207 mm
Altura total(OAH)
84 mm
Anchura total(OAW)
114 mm
Máximo diametro de mecanizado de máquina(DCONMS)
55 mm
Diámetro funcional(DFC)
22 mm
Medida de diametro de la pieza(DCONWS)
32 mm
Release date(ValFrom20)
18/2/21
ID de paquete de emisión(RELEASEPACK)
21.2
