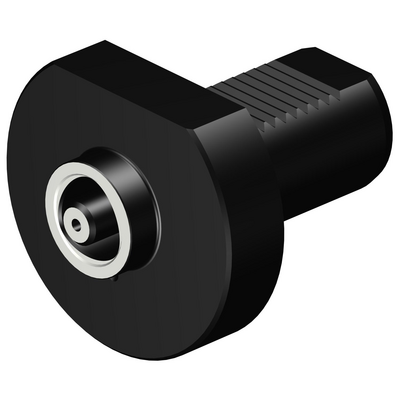

Representación específica
Precio en lista: 680.00 EUR
No disponible
Cantidad de paquetes: 1
ISO: C3-NC3000-V40-030
ID. del material: 6884858
EAN: 7323220353910
ANSI: C3-NC3000-V40-030
Ilustraciones técnicas
Datos del producto
Dirección de la máquina en acoplamiento adaptador
(ADINTMS)
VDI machine interface -size 40
Dirección de la pieza en acoplamiento adaptador
(ADINTWS)
Coromant Capto (bolt clamping) -size C3
Voladizo máximo
(OHX)
30 mm
Mano
(HAND)
Neutral
Código de tipo de entrada de refrigerante
(CNSC)
decentral over flange and axial
Código de modelo de salida de refrigerante(CXSC)
axial concentric exit
Presión de refrigerante(CP)
80 bar
Máximo diametro de mecanizado de máquina(DCONMS)
40 mm
Medida de diametro de la pieza(DCONWS)
32 mm
Diámetro funcional(DFC)
22 mm
Longitud funcional(LF_1)
30 mm
Anchura funcional(WF_1)
0 mm
Altura funcional(HF_1)
0 mm
Diámetro del cuerpo(BD_1)
40 mm
Longitud del cuerpo(LB)
10 mm
Longitud total(OAL)
93 mm
Altura total(OAH)
74 mm
Anchura total(OAW)
83 mm
Par(TQ)
45 Nm
Código del material del cuerpo
(BMC)
Acero
Peso del elemento(WT)
1,331 kg
Release date(ValFrom20)
22/9/15
ID de paquete de emisión(RELEASEPACK)
15.2
