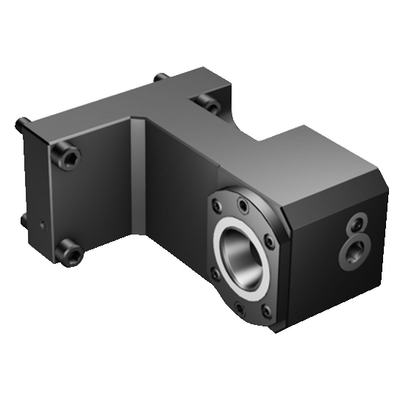

Representación genérica
Precio en lista: 1 853.00 EUR
Hecho a medida
Cantidad de paquetes: 1
ISO: C3-TRI-NA44A-SS
ID. del material: 8094221
EAN: 7323226127089
ANSI: C3-TRI-NA44A-SS
Ilustraciones técnicas
Datos del producto
Dirección de la máquina en acoplamiento adaptador
(ADINTMS)
Nakamura-Tome non-driven turret interface -size NA44A
Dirección de la pieza en acoplamiento adaptador
(ADINTWS)
Coromant Capto (segment clamping) -size C3
Número de conexiones del lado de la pieza(CCONWS)
1
Ángulo cuerpo del lado de la pieza
(BAWS)
90 °
Mano
(HAND)
Right
Código de tipo de entrada de refrigerante
(CNSC)
decentral over flange and axial
Código de modelo de salida de refrigerante(CXSC)
axial concentric exit
Presión de refrigerante(CP)
80 bar
Peso del elemento(WT)
2,3 kg
Longitud sobresaliente(LPR)
104 mm
Longitud funcional(LF_1)
73 mm
Anchura funcional(WF_1)
0 mm
Altura funcional(HF_1)
0 mm
Longitud total(OAL)
104 mm
Altura total(OAH)
80 mm
Anchura total(OAW)
92 mm
Diámetro funcional(DFC)
22 mm
Medida de diametro de la pieza(DCONWS)
32 mm
Release date(ValFrom20)
18/2/21
ID de paquete de emisión(RELEASEPACK)
21.2
