Representación genérica
Precio en lista: 2 579.00 EUR
Hecho a medida
Cantidad de paquetes: 1
ISO: C3-TRI-NA55A-TT
ID. del material: 6749626
EAN: 26749626
ANSI: C3-TRI-NA55A-TT

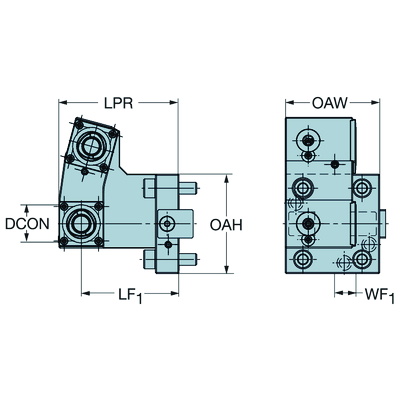

Ilustraciones técnicas
Datos del producto
Dirección de la máquina en acoplamiento adaptador
(ADINTMS)
Nakamura-Tome non-driven turret interface -size NA55A
Dirección de la pieza en acoplamiento adaptador
(ADINTWS)
Coromant Capto (segment clamping) -size C3
Número de conexiones del lado de la pieza(CCONWS)
2
Connection arrangement workpiece side(CONARWS)
on pitch circle
Ángulo cuerpo del lado de la pieza
(BAWS)
90 °
Mano
(HAND)
Right
Código de tipo de entrada de refrigerante
(CNSC)
decentral over flange and axial
Código de modelo de salida de refrigerante(CXSC)
radial exit
Presión de refrigerante(CP)
80 bar
Peso del elemento(WT)
4,002 kg
Longitud sobresaliente(LPR)
101,5 mm
Longitud funcional(LF_1)
82,5 mm
Longitud funcional(LF_2)
82,5 mm
Anchura funcional(WF_1)
20 mm
Anchura funcional(WF_2)
20 mm
Altura funcional(HF_1)
0 mm
Altura funcional(HF_2)
0 mm
Longitud total(OAL)
101,5 mm
Altura total(OAH)
131,8 mm
Anchura total(OAW)
80 mm
Par(TQ_1)
35 Nm
Par(TQ_2)
35 Nm
Pieza propulsada característica geométrica(KGRPTP_1)
hexagon
Tamaño de pieza propulsada(KGRPS_1)
8
Diámetro funcional(DFC)
22 mm
Medida de diametro de la pieza(DCONWS)
32 mm
Release date(ValFrom20)
21/2/15
ID de paquete de emisión(RELEASEPACK)
15.1
