Obsoleto

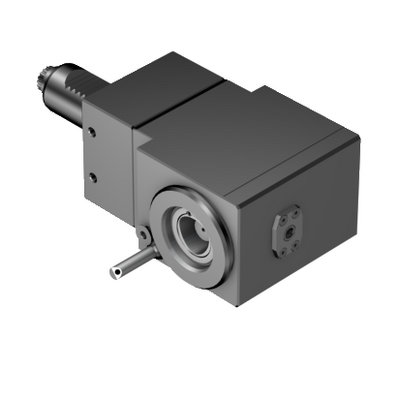

Representación genérica
Siendo reemplazado por C4-DNI-VD40B-I-A
Hecho a medida
El producto recomendado tiene dimensiones diferentes.
Descontinuado
Cantidad de paquetes: 1
ISO: C4-DNI-VD40B-I
ID. del material: 8094178
EAN: 7323226126655
ANSI: C4-DNI-VD40B-I
Ilustraciones técnicas
Datos del producto
Dirección de la máquina en acoplamiento adaptador
(ADINTMS)
Sauter ST driven turret interface - size VD40B
Dirección de la pieza en acoplamiento adaptador
(ADINTWS)
Coromant Capto (segment clamping) -size C4
Número de conexiones del lado de la pieza(CCONWS)
1
Ángulo cuerpo del lado de la pieza
(BAWS)
90 °
Mano
(HAND)
Neutral
Código de tipo de entrada de refrigerante
(CNSC)
decentral over flange and axial
Código de modelo de salida de refrigerante(CXSC)
axial concentric exit
Presión de refrigerante(CP)
80 bar
Peso del elemento(WT)
8,1 kg
Longitud sobresaliente(LPR)
140 mm
Longitud funcional(LF_1)
100 mm
Anchura funcional(WF_1)
65 mm
Altura funcional(HF_1)
0 mm
Longitud total(OAL)
215 mm
Altura total(OAH)
83 mm
Anchura total(OAW)
133 mm
Diámetro funcional(DFC)
28 mm
Medida de diametro de la pieza(DCONWS)
40 mm
Release date(ValFrom20)
18/2/21
ID de paquete de emisión(RELEASEPACK)
21.2
