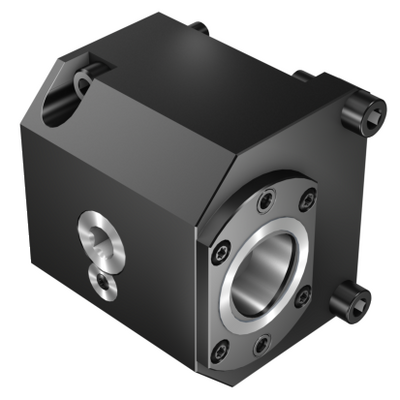

Representación genérica
Precio en lista: 1 465.00 EUR
Hecho a medida
Cantidad de paquetes: 1
ISO: C4-TLE-FJ-A
ID. del material: 6749634
EAN: 26749634
ANSI: C4-TLE-FJ-A

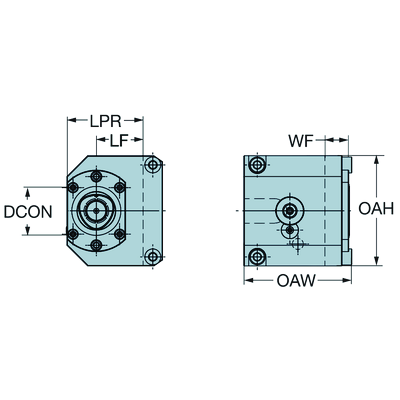

Ilustraciones técnicas
Datos del producto
Dirección de la máquina en acoplamiento adaptador
(ADINTMS)
Fuji non-driven turret interface -size FJ-A
Dirección de la pieza en acoplamiento adaptador
(ADINTWS)
Coromant Capto (segment clamping) -size C4
Número de conexiones del lado de la pieza(CCONWS)
1
Ángulo cuerpo del lado de la pieza
(BAWS)
0 °
Mano
(HAND)
Left
Código de tipo de entrada de refrigerante
(CNSC)
decentral over flange and axial
Código de modelo de salida de refrigerante(CXSC)
radial exit
Presión de refrigerante(CP)
80 bar
Peso del elemento(WT)
3,495 kg
Longitud sobresaliente(LPR)
62 mm
Longitud funcional(LF_1)
38 mm
Anchura funcional(WF_1)
20 mm
Altura funcional(HF_1)
0 mm
Longitud total(OAL)
78 mm
Altura total(OAH)
90 mm
Anchura total(OAW)
86 mm
Par(TQ_1)
50 Nm
Pieza propulsada característica geométrica(KGRPTP_1)
hexagon
Tamaño de pieza propulsada(KGRPS_1)
10
Diámetro funcional(DFC)
28 mm
Medida de diametro de la pieza(DCONWS)
40 mm
Release date(ValFrom20)
21/2/15
ID de paquete de emisión(RELEASEPACK)
15.1
