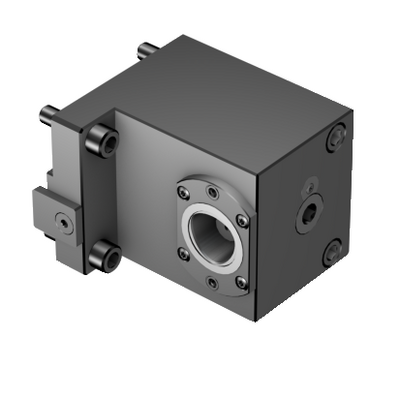

Representación genérica
Cantidad de paquetes: 1
ISO: C4-TLI-TS65A
ID. del material: 8093923
EAN: 7323226124224
ANSI: C4-TLI-TS65A

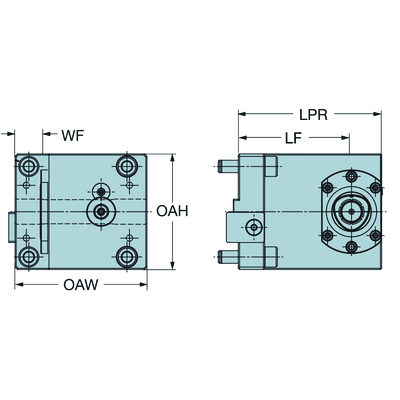

Ilustraciones técnicas
Datos del producto
Dirección de la máquina en acoplamiento adaptador
(ADINTMS)
Tsugami non-driven turret interface -size TS65A
Dirección de la pieza en acoplamiento adaptador
(ADINTWS)
Coromant Capto (segment clamping) -size C4
Número de conexiones del lado de la pieza(CCONWS)
1
Ángulo cuerpo del lado de la pieza
(BAWS)
90 °
Mano
(HAND)
Left
Código de tipo de entrada de refrigerante
(CNSC)
decentral over flange and axial
Código de modelo de salida de refrigerante(CXSC)
axial concentric exit
Presión de refrigerante(CP)
80 bar
Peso del elemento(WT)
6 kg
Longitud funcional(LF_1)
90 mm
Anchura funcional(WF_1)
-20 mm
Altura funcional(HF_1)
0 mm
Longitud total(OAL)
123,5 mm
Altura total(OAH)
92 mm
Anchura total(OAW)
110 mm
Diámetro funcional(DFC)
28 mm
Medida de diametro de la pieza(DCONWS)
40 mm
Release date(ValFrom20)
18/2/21
ID de paquete de emisión(RELEASEPACK)
21.2
