Representación genérica
Precio en lista: 450.00 EUR
Disponible en una semana
Cantidad de paquetes: 1
ISO: C5-CTLHOL-22090-3
ID. del material: 5728025
EAN: 10472825
ANSI: C5-CTLHOL-22090-3

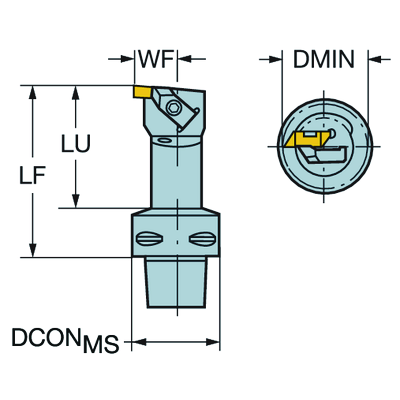

Ilustraciones técnicas
Ilustraciones técnicas
Datos del producto
Profundidad máxima de corte
(CDX)
4,8 mm
Código de tipo de sujeción(MTP)
clamp on top of insert
Parte 2 de acoplamiento del elemento de corte, identificadores(CUTINT_MASTER)
Top-Lok -style 3R (TLG3R)
Alojamiento de plaquita(SSC_M)
3
Dirección de la máquina en acoplamiento adaptador
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C5
Diámetro mínimo del agujero
(DMIN_1)
40,13 mm
Ángulo cuerpo del lado de la pieza
(BAWS)
90 °
Voladizo máximo
(OHX)
90 mm
Longitud utilizable
(LU)
68,072 mm
Mano
(HAND)
Left
Código de tipo de entrada de refrigerante
(CNSC)
axial concentric and radial entry
Código de modelo de salida de refrigerante(CXSC)
axial inclined exit
Máximo diametro de mecanizado de máquina(DCONMS)
50 mm
Longitud funcional(LF)
89,916 mm
Anchura funcional(WF)
21,9964 mm
Altura funcional(HF)
0 mm
Diámetro del cuerpo(BD)
31,75 mm
Par(TQ)
5 Nm
Longitud total(OAL)
119,916 mm
Peso del elemento(WT)
0,848 kg
Vista en sist. imperial de código de tamaño del alojamiento de la plaquita(SSC_N)
3
Release date(ValFrom20)
5/11/90
ID de paquete de emisión(RELEASEPACK)
90.3
