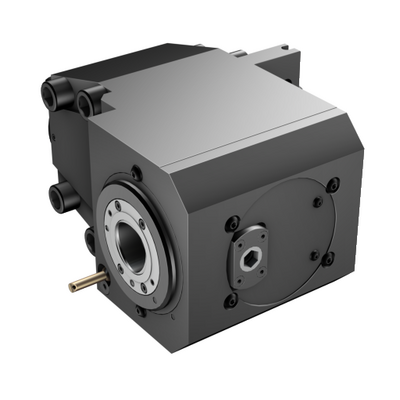

Representación genérica
Precio en lista: 7 495.00 EUR
Hecho a medida
Cantidad de paquetes: 1
ISO: C5-DNI-MZ-F-I
ID. del material: 6538858
EAN: 26538858
ANSI: C5-DNI-MZ-F-I

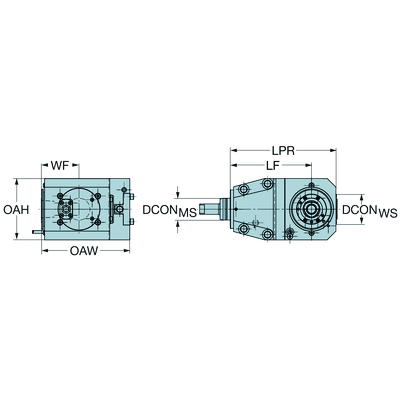

Ilustraciones técnicas
Datos del producto
Dirección de la máquina en acoplamiento adaptador
(ADINTMS)
Mazak driven turret interface -size MZ-F
Dirección de la pieza en acoplamiento adaptador
(ADINTWS)
Coromant Capto (segment clamping) -size C5
Número de conexiones del lado de la pieza(CCONWS)
1
Ángulo cuerpo del lado de la pieza
(BAWS)
90 °
Mano
(HAND)
Neutral
Código de tipo de entrada de refrigerante
(CNSC)
decentral over flange and axial
Código de modelo de salida de refrigerante(CXSC)
axial concentric exit
Presión de refrigerante(CP)
80 bar
Velocidad de giro máxima(RPMX)
3000 1/min
Par de corte máximo(MMCX)
150 Nm
Reversed rotation direction output side(RIDOP_1)
Sí
Peso del elemento(WT)
33,5 kg
Longitud sobresaliente(LPR)
143 mm
Longitud funcional(LF_1)
84,25 mm
Anchura funcional(WF_1)
86 mm
Altura funcional(HF_1)
0 mm
Longitud total(OAL)
314 mm
Altura total(OAH)
140 mm
Anchura total(OAW)
202 mm
Par(TQ_1)
70 Nm
Pieza propulsada característica geométrica(KGRPTP_1)
hexagon
Tamaño de pieza propulsada(KGRPS_1)
12
Diámetro funcional(DFC)
35 mm
Medida de diametro de la pieza(DCONWS)
50 mm
Release date(ValFrom20)
25/2/14
ID de paquete de emisión(RELEASEPACK)
14.1
