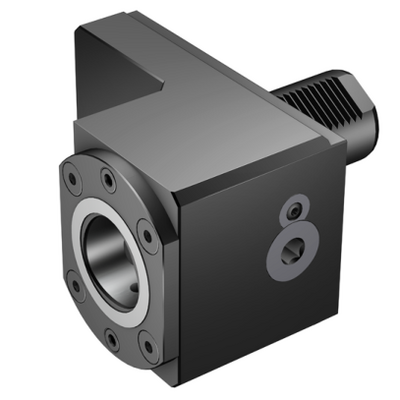

Representación genérica
Precio en lista: 2 059.00 EUR
Hecho a medida
Cantidad de paquetes: 1
ISO: C5-TLE-MZ50V
ID. del material: 8094213
EAN: 7323226127003
ANSI: C5-TLE-MZ50V

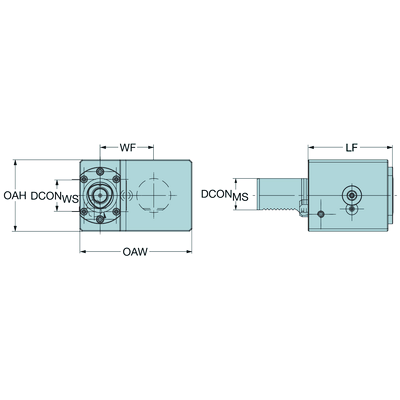

Ilustraciones técnicas
Datos del producto
Dirección de la máquina en acoplamiento adaptador
(ADINTMS)
Mazak non-driven turret interface -size MZ50V
Dirección de la pieza en acoplamiento adaptador
(ADINTWS)
Coromant Capto (segment clamping) -size C5
Número de conexiones del lado de la pieza(CCONWS)
1
Ángulo cuerpo del lado de la pieza
(BAWS)
0 °
Mano
(HAND)
Left
Código de tipo de entrada de refrigerante
(CNSC)
decentral over flange and axial
Código de modelo de salida de refrigerante(CXSC)
axial concentric exit
Presión de refrigerante(CP)
80 bar
Peso del elemento(WT)
10 kg
Longitud sobresaliente(LPR)
130 mm
Longitud funcional(LF_1)
130 mm
Anchura funcional(WF_1)
52 mm
Altura funcional(HF_1)
0 mm
Longitud total(OAL)
205 mm
Altura total(OAH)
96 mm
Anchura total(OAW)
169 mm
Máximo diametro de mecanizado de máquina(DCONMS)
50 mm
Diámetro funcional(DFC)
35 mm
Medida de diametro de la pieza(DCONWS)
50 mm
Release date(ValFrom20)
18/2/21
ID de paquete de emisión(RELEASEPACK)
21.2
