Representación genérica
Precio en lista: 1 628.00 EUR
Disponibile a stock
Cantidad de paquetes: 1
ISO: C5-TRE-MS60A-HP
ID. del material: 6866744
EAN: 7323220255887
ANSI: C5-TRE-MS60A-HP

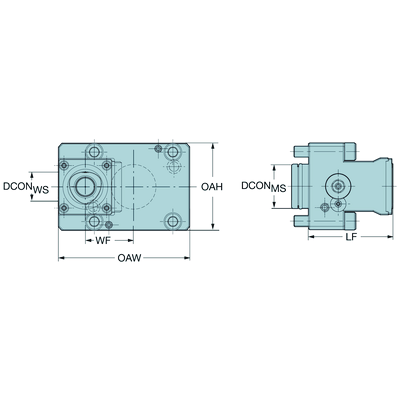

Ilustraciones técnicas
Datos del producto
Dirección de la máquina en acoplamiento adaptador
(ADINTMS)
Mori Seiki non-driven turret interface -size MS60A
Dirección de la pieza en acoplamiento adaptador
(ADINTWS)
Coromant Capto (segment clamping) -size C5
Número de conexiones del lado de la pieza(CCONWS)
1
Ángulo cuerpo del lado de la pieza
(BAWS)
0 °
Mano
(HAND)
Right
Código de tipo de entrada de refrigerante
(CNSC)
decentral over flange and axial
Código de modelo de salida de refrigerante(CXSC)
radial exit
Presión de refrigerante(CP)
200 bar
Peso del elemento(WT)
6,24 kg
Longitud sobresaliente(LPR)
95 mm
Longitud funcional(LF_1)
95 mm
Anchura funcional(WF_1)
33 mm
Altura funcional(HF_1)
0 mm
Longitud total(OAL)
110 mm
Altura total(OAH)
108 mm
Anchura total(OAW)
130 mm
Par(TQ_1)
70 Nm
Pieza propulsada característica geométrica(KGRPTP_1)
hexagon
Tamaño de pieza propulsada(KGRPS_1)
12
Máximo diametro de mecanizado de máquina(DCONMS)
60 mm
Diámetro funcional(DFC)
35 mm
Medida de diametro de la pieza(DCONWS)
50 mm
Release date(ValFrom20)
23/9/15
ID de paquete de emisión(RELEASEPACK)
15.2
