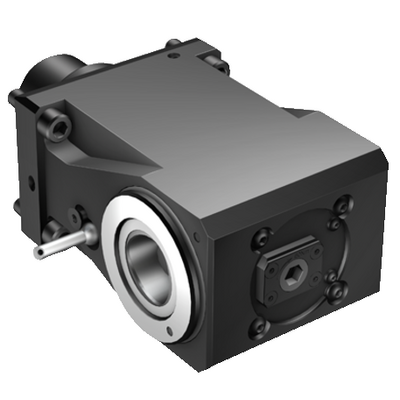

Representación genérica
Precio en lista: 8 994.00 EUR
Hecho a medida
Cantidad de paquetes: 1
ISO: C6-DNI-OK80A-I
ID. del material: 6866761
EAN: 7323220256150
ANSI: C6-DNI-OK80A-I

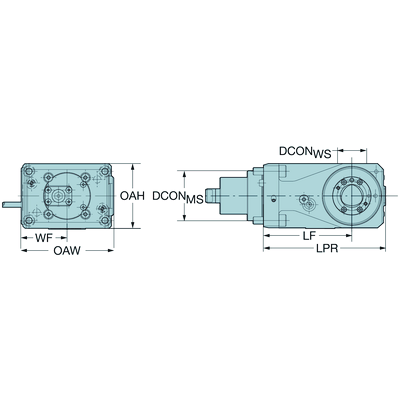

Ilustraciones técnicas
Datos del producto
Dirección de la máquina en acoplamiento adaptador
(ADINTMS)
Okuma driven turret interface -size OK80A
Dirección de la pieza en acoplamiento adaptador
(ADINTWS)
Coromant Capto (segment clamping) -size C6
Número de conexiones del lado de la pieza(CCONWS)
1
Ángulo cuerpo del lado de la pieza
(BAWS)
90 °
Mano
(HAND)
Neutral
Código de tipo de entrada de refrigerante
(CNSC)
decentral over flange and axial
Código de modelo de salida de refrigerante(CXSC)
axial concentric exit
Presión de refrigerante(CP)
80 bar
Reversed rotation direction output side(RIDOP_1)
Sí
Peso del elemento(WT)
29,6 kg
Longitud sobresaliente(LPR)
181 mm
Longitud funcional(LF_1)
125 mm
Anchura funcional(WF_1)
104 mm
Altura funcional(HF_1)
0 mm
Longitud total(OAL)
282 mm
Altura total(OAH)
130 mm
Anchura total(OAW)
190 mm
Par(TQ_1)
75 Nm
Pieza propulsada característica geométrica(KGRPTP_1)
hexagon
Tamaño de pieza propulsada(KGRPS_1)
12
Máximo diametro de mecanizado de máquina(DCONMS)
80 mm
Diámetro funcional(DFC)
44 mm
Medida de diametro de la pieza(DCONWS)
63 mm
Release date(ValFrom20)
23/9/15
ID de paquete de emisión(RELEASEPACK)
15.2
