Representación genérica
Precio en lista: 2 246.00 EUR
Hecho a medida
Cantidad de paquetes: 1
ISO: C6-TLI-MS75A
ID. del material: 6144308
EAN: 26144308
ANSI: C6-TLI-MS75A

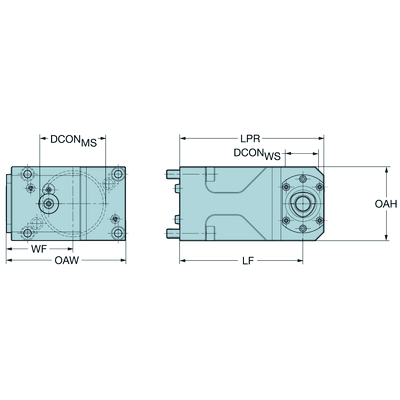

Ilustraciones técnicas
Datos del producto
Dirección de la máquina en acoplamiento adaptador
(ADINTMS)
Mori Seiki non-driven turret interface -size MS75A
Dirección de la pieza en acoplamiento adaptador
(ADINTWS)
Coromant Capto (segment clamping) -size C6
Número de conexiones del lado de la pieza(CCONWS)
1
Ángulo cuerpo del lado de la pieza
(BAWS)
90 °
Mano
(HAND)
Left
Código de tipo de entrada de refrigerante
(CNSC)
decentral over flange and axial
Código de modelo de salida de refrigerante(CXSC)
radial exit
Presión de refrigerante(CP)
80 bar
Peso del elemento(WT)
21,19 kg
Longitud sobresaliente(LPR)
122 mm
Longitud funcional(LF_1)
80 mm
Anchura funcional(WF_1)
140 mm
Altura funcional(HF_1)
0 mm
Longitud total(OAL)
139 mm
Altura total(OAH)
136 mm
Anchura total(OAW)
225 mm
Par(TQ_1)
90 Nm
Pieza propulsada característica geométrica(KGRPTP_1)
hexagon
Tamaño de pieza propulsada(KGRPS_1)
12
Máximo diametro de mecanizado de máquina(DCONMS)
75 mm
Diámetro funcional(DFC)
44 mm
Medida de diametro de la pieza(DCONWS)
63 mm
Release date(ValFrom20)
25/2/12
ID de paquete de emisión(RELEASEPACK)
12.1
