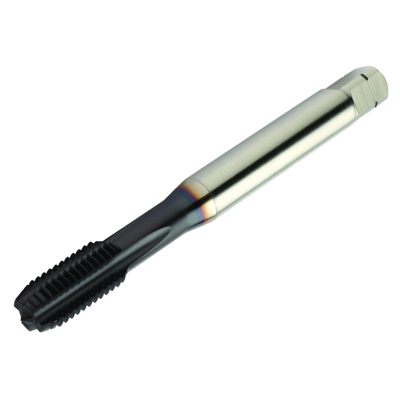

Representación genérica
Siendo reemplazado por T100-KM102DA-M8 D210
Disponibile a stock
Precio en lista: 51.80 EUR
Disponibile a stock
Cantidad de paquetes: 1
ISO: ES03KM8
ID. del material: 6253352
EAN: 26253352
ANSI: ES03KM8

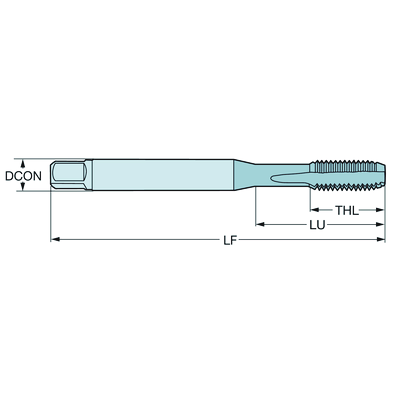

Ilustraciones técnicas
Datos del producto
Clasificación de material, nivel 1(TMC1ISO)
K
Tamaño de diámetro de rosca(TDZ)
M 8
Tipo de forma de rosca(THFT)
M (Metric 60°)
Longitud de chaflán macho(TCL)
2,0881 mm
Paso de rosca(TP)
1,25 mm
Diámetro de rosca(TD)
8 mm
Diámetro de agujero premecanizado(PHD)
6,8 mm
Premachined hole type(PHT)
blind hole
Tipo de barreno(HTY)
through/blind
Clase de tolerancia de rosca(TCTR)
6HX
Grupo estándar básico(BSG)
DIN 371
Longitud utilizable
(LU)
35 mm
Dirección de la máquina en acoplamiento adaptador
(ADINTMS)
Tap shank DIN -metric: 8.00 x 6.20
Denominación de rompevirutas
(CBMD)
KM
Calidad
(GRADE)
T4J8
Sustrato(SUBSTRATE)
HSS-E-PM
Recubrimiento(COATING)
PVD TiAlN
Código de tipo de entrada de refrigerante
(CNSC)
without coolant entry
Código de modelo de salida de refrigerante(CXSC)
no coolant exit
Máximo diametro de mecanizado de máquina(DCONMS)
8 mm
Tolerancia de diámetro de conexión(TCDCON)
h9
Longitud funcional(LF)
90 mm
Diámetro del cuello(DN)
6 mm
Número de desahogos(NOF)
4
Ángulo de hélice de desahogo(FHA)
0 °
Ángulo de desprendimiento radial(GAMF)
5 °
Longitud rosca(THL)
18,1 mm
Tipo de chaflán roscado(THCHT)
E = 1.5-2xTP
Peso del elemento(WT)
0,0334 kg
Longitud total(OAL)
91,7 mm
Release date(ValFrom20)
19/9/12
ID de paquete de emisión(RELEASEPACK)
12.2
