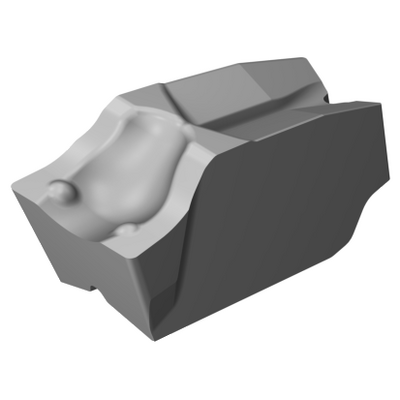

Representación genérica
Precio en lista: 20.35 EUR
Disponible en una semana
Cantidad de paquetes: 10
ISO: QFT-H-0400-02-GF H10F
ID. del material: 7193285
EAN: 7323221539221
ANSI: QFT-H-0400-02-GF H10F
Valores iniciales (Primary (Radial) KAPR 90 deg )
N1.3.C.AG, Dureza: 90 HB
N
fn 0.1 mm/r (0.05 - 0.25)
vc 1500 m/min (1900 - 190)
S2.0.Z.AG, Dureza: 350 HB
S
fn 0.1 mm/r (0.05 - 0.25)
vc 29 m/min (40 - 24)

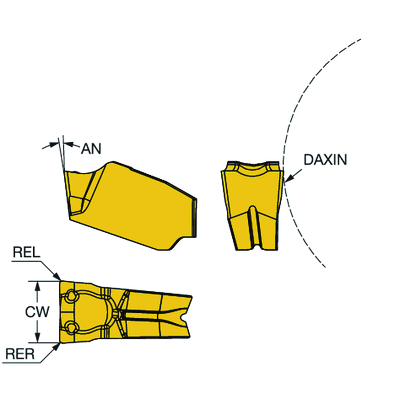

Ilustraciones técnicas
Ilustraciones técnicas
Datos del producto
Clasificación de material, nivel 1(TMC1ISO)
N
S
Denominación de rompevirutas
(CBMD)
GF
Tipo de operación
(CTPT)
finishing
Código de estilo de montaje de la plaquita (métrico)(IFS)
Concave prismatic section
Tamaño y forma de plaquita(CUTINT_SIZESHAPE)
CoroCut QFT -size H
Número de filos(CEDC)
1
Alojamiento de plaquita(SSC_M)
QFT-H
Anchura de corte
(CW)
4 mm
Tolerancia inferior de anchura de corte(CWTOLL)
-0,02 mm
Tolerancia superior de anchura de corte(CWTOLU)
0,02 mm
Chaflán por puntos(CF)
3,6 mm
Radio de punta izquierda(REL)
0,2 mm
Radio de punta derecha(RER)
0,2 mm
Tolerancia inferior del radio de punta(RETOLL)
-0,05 mm
Tolerancia superior del radio de punta(RETOLU)
0,05 mm
Diámetro interior mínimo de ranura axial(DAXIN)
30 mm
Ángulo cuerpo del lado de la máquina(BAMS)
0 °
Mano
(HAND)
Neutral
Calidad
(GRADE)
H10F
Grosor de plaquita(S)
3,5 mm
Ángulo de incidencia principal(AN)
7 °
Peso del elemento(WT)
0,0006 kg
Vista en sist. imperial de código de tamaño del alojamiento de la plaquita(SSC_N)
QFT-H
Release date(ValFrom20)
22/9/18
ID de paquete de emisión(RELEASEPACK)
18.2
