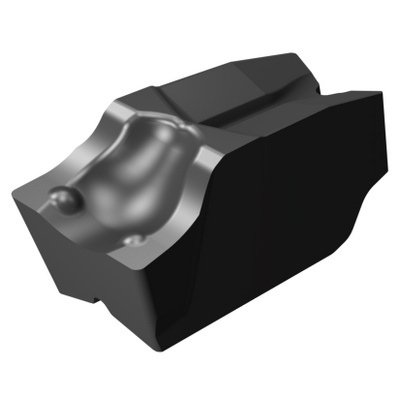

Yleinen esitys
Precio en lista: 27.95 EUR
Disponibile a stock
Cantidad de paquetes: 10
ISO: QFU-H-0400-02-GF 1105
ID. del material: 7193309
EAN: 7323221539467
ANSI: QFU-H-0400-02-GF 1105
Valores iniciales (Primary (Radial) KAPR 90 deg )
M1.0.Z.AQ, Dureza: 200 HB
M
fn 0.1 mm/r (0.05 - 0.25)
vc 180 m/min (245 - 145)
S2.0.Z.AG, Dureza: 350 HB
S
fn 0.1 mm/r (0.05 - 0.25)
vc 65 m/min (80 - 60)
Ilustraciones técnicas
Ilustraciones técnicas
Datos del producto
Clasificación de material, nivel 1(TMC1ISO)
M
N
S
Denominación de rompevirutas
(CBMD)
GF
Tipo de operación
(CTPT)
finishing
Código de estilo de montaje de la plaquita (métrico)(IFS)
Concave prismatic section
Tamaño y forma de plaquita(CUTINT_SIZESHAPE)
CoroCut QFU -size H
Número de filos(CEDC)
1
Alojamiento de plaquita(SSC_M)
QFU-H
Anchura de corte
(CW)
4 mm
Tolerancia inferior de anchura de corte(CWTOLL)
-0,02 mm
Tolerancia superior de anchura de corte(CWTOLU)
0,02 mm
Chaflán por puntos(CF)
3,6 mm
Radio de punta izquierda(REL)
0,2 mm
Radio de punta derecha(RER)
0,2 mm
Tolerancia inferior del radio de punta(RETOLL)
-0,05 mm
Tolerancia superior del radio de punta(RETOLU)
0,05 mm
Diámetro interior mínimo de ranura axial(DAXIN)
30 mm
Ángulo cuerpo del lado de la máquina(BAMS)
0 °
Mano
(HAND)
Neutral
Calidad
(GRADE)
1105
Recubrimiento(COATING)
PVD TiAlN
Grosor de plaquita(S)
3,5 mm
Ángulo de incidencia principal(AN)
7 °
Peso del elemento(WT)
0,0008 kg
Vista en sist. imperial de código de tamaño del alojamiento de la plaquita(SSC_N)
QFU-H
Release date(ValFrom20)
22/9/18
ID de paquete de emisión(RELEASEPACK)
18.2
