Representación genérica
Precio en lista: 25.80 EUR
Disponibile a stock
Cantidad de paquetes: 10
ISO: QFU-K-0600-04-TF 1145
ID. del material: 7582654
EAN: 7323223798794
ANSI: QFU-K-0600-04-TF 1145
Valores iniciales
| P2.1.Z.AN, Dureza: 175 HB | ||
| p |  | fn 0.12 mm/r (0.05 - 0.25) vc 135 m/min (185 - 110) |
 | ap 1.8 mm (0.5 - 2.5) fn 0.2 mm/r (0.05 - 0.4) vc 125 m/min (185 - 95) | |
| M1.0.Z.AQ, Dureza: 200 HB | ||
| m | | fn 0.12 mm/r (0.05 - 0.25) vc 105 m/min (150 - 80) |
| ap 1.8 mm (0.5 - 2.5) fn 0.2 mm/r (0.05 - 0.4) vc 95 m/min (150 - 65) | |
| S2.0.Z.AG, Dureza: 350 HB | ||
| s | | fn 0.12 mm/r (0.05 - 0.25) vc 16 m/min (19 - 14) |
| ap 1.8 mm (0.5 - 2.5) fn 0.2 mm/r (0.05 - 0.4) vc 14 m/min (19 - 12) | |
| | |
|---|---|---|
| P2.1.Z.AN, Dureza: 175 HB | ||
| p | fn 0.12 mm/r (0.05 - 0.25) vc 135 m/min (185 - 110) | ap 1.8 mm (0.5 - 2.5) fn 0.2 mm/r (0.05 - 0.4) vc 125 m/min (185 - 95) |
| M1.0.Z.AQ, Dureza: 200 HB | ||
| m | fn 0.12 mm/r (0.05 - 0.25) vc 105 m/min (150 - 80) | ap 1.8 mm (0.5 - 2.5) fn 0.2 mm/r (0.05 - 0.4) vc 95 m/min (150 - 65) |
| S2.0.Z.AG, Dureza: 350 HB | ||
| s | fn 0.12 mm/r (0.05 - 0.25) vc 16 m/min (19 - 14) | ap 1.8 mm (0.5 - 2.5) fn 0.2 mm/r (0.05 - 0.4) vc 14 m/min (19 - 12) |

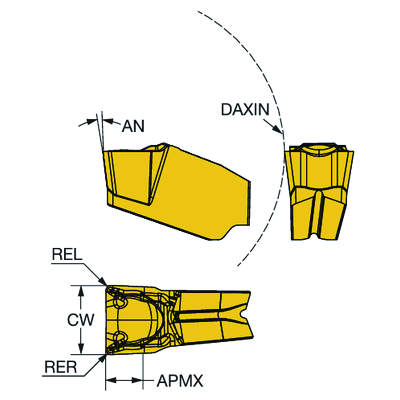

Ilustraciones técnicas
Ilustraciones técnicas
Datos del producto
Clasificación de material, nivel 1(TMC1ISO)
P
M
S
Denominación de rompevirutas
(CBMD)
TF
Tipo de operación
(CTPT)
finishing
Código de estilo de montaje de la plaquita (métrico)(IFS)
Concave prismatic section
Tamaño y forma de plaquita(CUTINT_SIZESHAPE)
CoroCut QFU -size K
Número de filos(CEDC)
1
Alojamiento de plaquita(SSC_M)
QFU-K
Anchura de corte
(CW)
6 mm
Tolerancia inferior de anchura de corte(CWTOLL)
-0,05 mm
Tolerancia superior de anchura de corte(CWTOLU)
0,05 mm
Chaflán por puntos(CF)
5,2 mm
Radio de punta izquierda(REL)
0,4 mm
Radio de punta derecha(RER)
0,4 mm
Tolerancia inferior del radio de punta(RETOLL)
-0,05 mm
Tolerancia superior del radio de punta(RETOLU)
0,05 mm
Diámetro interior mínimo de ranura axial(DAXIN)
45 mm
Ángulo cuerpo del lado de la máquina(BAMS)
0 °
Profundidad de corte máxima
(APMX)
3 mm
Mano
(HAND)
Neutral
Calidad
(GRADE)
1145
Recubrimiento(COATING)
PVD TiAlN+TiAlN
Grosor de plaquita(S)
4,9 mm
Ángulo de incidencia principal(AN)
7 °
Peso del elemento(WT)
0,0034 kg
Vista en sist. imperial de código de tamaño del alojamiento de la plaquita(SSC_N)
QFU-K
Release date(ValFrom20)
25/2/19
ID de paquete de emisión(RELEASEPACK)
19.1
