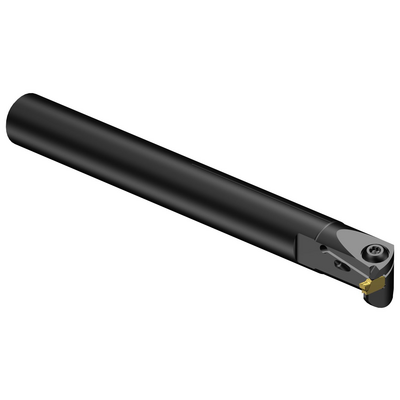

Representación específica
Precio en lista: 198.00 EUR
Disponible en una semana
Cantidad de paquetes: 1
ISO: QI-LAGF03C10-20
ID. del material: 7993585
EAN: 7323225664776
ANSI: QI-LAGF03C10-20
Ilustraciones técnicas
Ilustraciones técnicas
Datos del producto
Profundidad máxima de corte
(CDX)
3,5 mm
Código de tipo de sujeción(MTP)
clamp on top of insert
Parte 2 de acoplamiento del elemento de corte, identificadores(CUTINT_MASTER)
CoroCut QI -size F (QI-NF-0246-0002-GF)
Alojamiento de plaquita(SSC_M)
F
Dirección de la máquina en acoplamiento adaptador
(ADINTMS)
Cylindrical shank without clamping features (without flange) -inch: 5/8
Diámetro mínimo del agujero
(DMIN_1)
20 mm
Ángulo cuerpo del lado de la pieza
(BAWS)
90 °
Voladizo mínimo(OHN)
25 mm
Voladizo máximo
(OHX)
63,5 mm
Mano
(HAND)
Left
Código de tipo de entrada de refrigerante
(CNSC)
axial concentric entry
Código de modelo de salida de refrigerante(CXSC)
axial inclined exit
Tipo de salida de refrigerante(CXST)
over the cutting edge
Presión de refrigerante(CP)
150 bar
Propiedad de ayuda a localización(LOCAP)
Sí
Máximo diametro de mecanizado de máquina(DCONMS)
15,875 mm
Longitud funcional(LF)
150 mm
Anchura funcional(WF)
11,5 mm
Altura funcional(HF)
0 mm
Par(TQ)
2 Nm
Longitud total(OAL)
150 mm
Altura total(OAH)
17,9375 mm
Peso del elemento(WT)
0,19 kg
Vista en sist. imperial de código de tamaño del alojamiento de la plaquita(SSC_N)
F
Release date(ValFrom20)
24/9/21
ID de paquete de emisión(RELEASEPACK)
21.2
