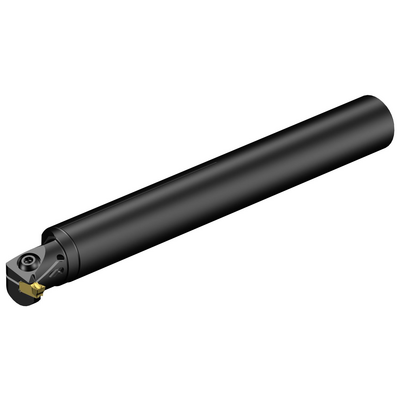

Representación específica
Precio en lista: 267.00 EUR
Disponibile a stock
Cantidad de paquetes: 1
ISO: QI-RAGH05C20-18
ID. del material: 7941964
EAN: 7323225434560
ANSI: QI-RAGH05C20-18

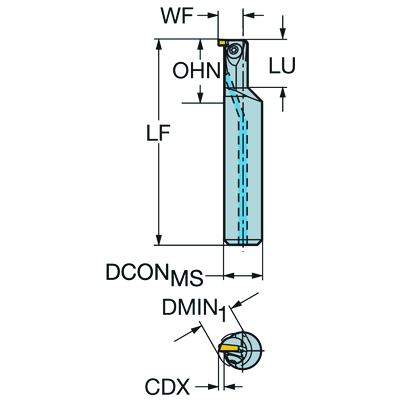

Ilustraciones técnicas
Ilustraciones técnicas
Datos del producto
Profundidad máxima de corte
(CDX)
5 mm
Código de tipo de sujeción(MTP)
clamp on top of insert
Parte 2 de acoplamiento del elemento de corte, identificadores(CUTINT_MASTER)
CoroCut QI -size H (QI-NH-0400-0003-TF)
Alojamiento de plaquita(SSC_M)
H
Dirección de la máquina en acoplamiento adaptador
(ADINTMS)
Cylindrical shank without clamping features (without flange) -metric: 20.0
Diámetro mínimo del agujero
(DMIN_1)
18 mm
Ángulo cuerpo del lado de la pieza
(BAWS)
90 °
Voladizo mínimo(OHN)
25 mm
Voladizo máximo
(OHX)
80 mm
Longitud utilizable
(LU)
20 mm
Mano
(HAND)
Right
Código de tipo de entrada de refrigerante
(CNSC)
axial concentric entry
Código de modelo de salida de refrigerante(CXSC)
axial inclined exit
Tipo de salida de refrigerante(CXST)
over the cutting edge
Presión de refrigerante(CP)
150 bar
Propiedad de ayuda a localización(LOCAP)
Sí
Máximo diametro de mecanizado de máquina(DCONMS)
20 mm
Longitud funcional(LF)
180 mm
Anchura funcional(WF)
14,75 mm
Altura funcional(HF)
0 mm
Par(TQ)
2 Nm
Longitud total(OAL)
180 mm
Altura total(OAH)
19 mm
Peso del elemento(WT)
0,374 kg
Vista en sist. imperial de código de tamaño del alojamiento de la plaquita(SSC_N)
H
Release date(ValFrom20)
24/9/21
ID de paquete de emisión(RELEASEPACK)
21.2
