RAG151.32-32S-25
RAG151.32-32S-25
content_copy
RAG151.32-32S-25
T-Max® Q-Cut, barra de mandrinado para ranurado
chevron_right
bookmark
Guardar en la lista
balance
Comparar producto
Representación genérica
Siendo reemplazado por
RAG123E09-32B
Disponibile a stock
No compatible con plaquitas relacionadas con el producto original.
Precio en lista:
355.00 EUR
file_copy
Disponibile a stock
Cantidad de paquetes: 1
ISO: RAG151.32-32S-25
file_copy
ID. del material: 5738326
file_copy
EAN: 10616152
file_copy
ANSI: RAG151.32-32S-25
file_copy
remove
add
shopping_cart
Añadir a la cesta

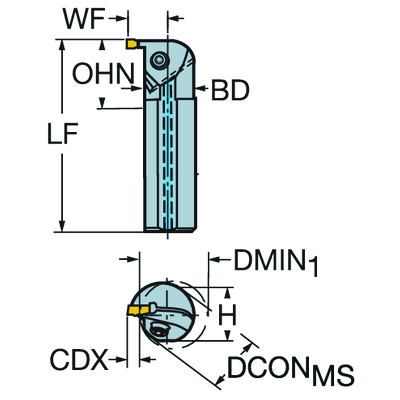

Ilustraciones técnicas
Ilustraciones técnicas
Datos del producto
Metros
Pulgadas
Profundidad máxima de corte
(CDX)
info
7,1 mm
Código de tipo de sujeción
(MTP)
info
clamp on top of insert
Parte 2 de acoplamiento del elemento de corte, identificadores
(CUTINT_MASTER)
info
Q-Cut -size 25 (N151.3-265-25-4G)
Alojamiento de plaquita
(SSC_M)
info
25
Dirección de la máquina en acoplamiento adaptador
(ADINTMS)
info
Cylindrical shank w/ 3 flats -metric: 32
Diámetro mínimo del agujero
(DMIN_1)
info
40 mm
Ángulo cuerpo del lado de la pieza
(BAWS)
info
90 °
Voladizo mínimo
(OHN)
info
36,3 mm
Voladizo máximo
(OHX)
info
128 mm
Mano
(HAND)
info
Right
Código de tipo de entrada de refrigerante
(CNSC)
info
axial concentric entry
Código de modelo de salida de refrigerante
(CXSC)
info
axial inclined exit
Presión de refrigerante
(CP)
info
10 bar
Máximo diametro de mecanizado de máquina
(DCONMS)
info
32 mm
Altura de mango
(H)
info
30 mm
Longitud funcional
(LF)
info
250 mm
Anchura funcional
(WF)
info
23,1 mm
Altura funcional
(HF)
info
0 mm
Diámetro del cuerpo
(BD)
info
32 mm
Par
(TQ)
info
3 Nm
Longitud total
(OAL)
info
250 mm
Peso del elemento
(WT)
info
1,4 kg
Vista en sist. imperial de código de tamaño del alojamiento de la plaquita
(SSC_N)
info
25
Release date
(ValFrom20)
info
13/9/93
ID de paquete de emisión
(RELEASEPACK)
info
93.3
