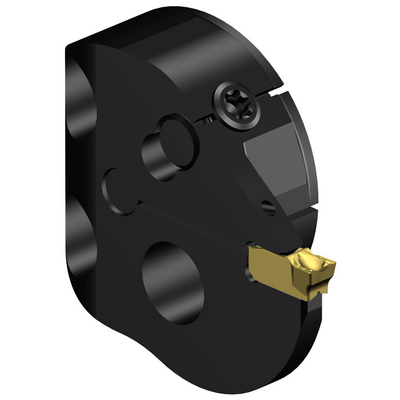

Representación específica
Precio en lista: 208.00 EUR
Hecho a medida
Cantidad de paquetes: 1
ISO: SL-QI-RH10C32-48
ID. del material: 7993570
EAN: 7323225664622
ANSI: SL-QI-RH10C32-48
Ilustraciones técnicas
Ilustraciones técnicas
Datos del producto
Profundidad máxima de corte
(CDX)
10 mm
Código de tipo de sujeción(MTP)
clamp on top of insert
Parte 2 de acoplamiento del elemento de corte, identificadores(CUTINT_MASTER)
CoroCut QI -size H (QI-NH-0400-0002-GF)
Alojamiento de plaquita(SSC_M)
H
Dirección de la máquina en acoplamiento adaptador
(ADINTMS)
SL head (screw mounted) -size 32
Diámetro mínimo del agujero
(DMIN_1)
48 mm
Ángulo cuerpo del lado de la pieza
(BAWS)
90 °
Voladizo máximo
(OHX)
14 mm
Mano
(HAND)
Right
Código de tipo de entrada de refrigerante
(CNSC)
axial concentric entry
Código de modelo de salida de refrigerante(CXSC)
axial inclined exit
Presión de refrigerante(CP)
150 bar
Máximo diametro de mecanizado de máquina(DCONMS)
32 mm
Longitud funcional(LF)
14 mm
Anchura funcional(WF)
28 mm
Altura funcional(HF)
0,1 mm
Par(TQ)
3 Nm
Longitud total(OAL)
19 mm
Peso del elemento(WT)
0,092 kg
Vista en sist. imperial de código de tamaño del alojamiento de la plaquita(SSC_N)
H
Release date(ValFrom20)
24/9/21
ID de paquete de emisión(RELEASEPACK)
21.2
