CoroPlex® MT

CoroPlex^® MT es una combinación de 2 conceptos ganadores en 1: CoroMill^® 390 y CoroTurn^® 107. Puede aplicarse ya sea de forma rotativa, como una herramienta eficiente para aplicaciones de fresado, o intercambiada en diferentes posiciones opcionales para operaciones de torneado estacionario, tanto externo como interno, utilizando dos plaquitas CoroTurn 107^® distintas.

Ventajas

• 1 herramienta de fresado y 4 herramientas de torneado en 1
• Tiempo de cambio de la herramienta reducido
• Ayuda a reducir el espacio de las herramientas en el almacén
• Aplicación estacionaria como herramienta de torneado, ya sea exterior o interior

Características

• Cambio rápido y modularidad con Coromant Capto^®
• Modularidad con acoplamientos SL

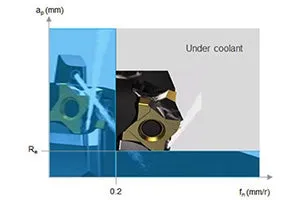

• Refrigerante a alta presión
• Dos plaquitas en la misma herramienta
• Mayor número de posiciones de la herramienta

Aplicación

• Geometrías y calidades de plaquita para todo tipo de materiales

Mecanizado como herramienta CoroTurn 107:

• Torneado longitudinal y refrentado, ángulo de posición 95°
• Perfilado, ángulo de posición 93°
• Torneado interno, ángulo de posición 93° o 95°

Mecanizado como fresa CoroMill 390:

• Fresado en escuadra, 90°
• Fresado helicoidal interno
• Tornofresado

Área de aplicación ISO

Una herramienta para uso tanto rotativo como estacionario

Las plaquitas CoroMill 390 se posicionan ligeramente por delante de las plaquitas CoroTurn, tanto en el plano axial como radial, para garantizar que las plaquitas de torneado no se encuentren en el corte al aplicar la herramienta de forma rotativa. Por tanto, al realizar una operación de torneado interior en un agujero ciego es necesario detener el avance y la rotación antes de que las plaquitas CoroMill 390 entren en contacto con el fondo.

Longitudes de herramienta optimizadas para una mayor accesibilidad en operaciones multitarea

Los cuerpos de las herramientas se han agrandado 65 mm respecto a las herramientas convencionales correspondientes para permitir una utilización más libre de las posiciones de trabajo posibles en el mecanizado multitarea sin necesidad de extensiones. La longitud y el diseño del cuerpo de la herramienta se ha optimizado para todos los tamaños de Coromant Capto con el fin de proporcionar la mejor accesibilidad en relación con los tamaños de portabrocas más habituales. La herramienta se ha diseñado con todas las plaquitas situadas en la línea central de la misma, para que resulte sencillo utilizarla con los ciclos del programa estándar en máquinas-herramientas.

Recomendaciones

Modelos de plaquita recomendados para cada posición de la herramienta
