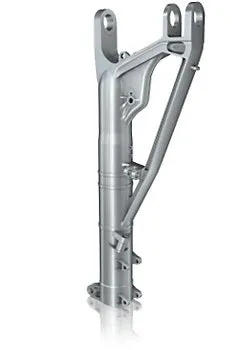

Laskutelineen runkoputki
Tyypillisiä laskutelineosia ovat joustintuen eri osat, liukuputket, telipalkit, vinotuet ja saksinivelet. Tärkeimpiä raaka-aineita ovat runsasseosteiset teräkset, kuten 300M. Nykysuuntauksena on tosin korvata niitä titaaniseoksilla, kuten Ti-5553. Laskutelineen runkoputken koneistushaasteita ovat syvien reikien poraus, sisäsorvaus ja muotojyrsintä.
Syvien reikien koneistus
T-MAX 424.10:n halkaisijaa voidaan säätää vaihdettavilla teräelementeillä ja aluspaloilla. Tarkka halkaisijatoleranssi ja hyvä pinnankarheus.
Vakiohalkaisijat 65–130 mm, Tailor Made -malleilla 130–183.99 mm ja laaja valikoima erikoismalleja 184.00–327.99 mm:n halkaisijoille.
Muotojyrsintä
CoroMill® 216 on tukeva sädevarsijyrsin, joka soveltuu erinomaisesti muotojyrsinnän väliviimeistelyvaiheisiin; saatavana halkaisijoille 10–50 mm. Kaksisärmäiset terät ovat tehokas ja monipuolinen ratkaisu rata- ja kopiojyrsintään. Suurin lastuamissyvyys 44 mm ja teräkohtainen syöttö 0.6 mm.
Lisätietoja:
Lue lisää CoroMill 216 ‑jyrsimestä
Sisäsorvaus
Silent Tools -sorvauspuomien vakiovalikoima maks. 250 mm:n halkaisijoille, suurin vapaapituus 14 x halkaisija. Silent Tools -puomit antavat mahdollisuuden erittäin korkealaatuiseen työhön.
Hammastettua liitosta varten on nyt saatavissa kattava valikoima korkeapaineisen lastuamisnesteen syöttöön soveltuvia teräpäitä. Ensisijaiset terälaadut ovat GC4225 rouhintaan ja CB7015 viimeistelyyn.
CoroTurn SL70
Lisää videoita:
- Korkeapaineinen lastuamisneste
- CoroTurn SL
- CoroTurn SL -pikavaihtojärjestelmä
CoroMill® 690
Lastuttava aine: Titaaniseos Ti5Al-5V-5Mo-3Cr
Työkappale: moottorin kannatin
Lastuamisneste: ulkopuolinen
Tuottavuusparannus: 40 %
Terien kestoiän pidennys: 100 %
Kilpailijan jyrsin kestää lastuamista 50 min, CoroMill 690 taas 85 min. Koneistajan kommentti: ”Kilpailijan jyrsimellä on taipumus liikuttaa työkappaletta, Sandvik Coromantin uusi siilijyrsin lastuaa paljon juohevammin.”
| Työkalu: | Kilpailija | CM690, halk. 84, 5 terää |
| Terä: | Kilpailija | R690 – iC 14,5 |
| Laatu: | Kilpailija | GC1030 |
| vc: | 21 m/min | 21 m/min |
| vf: | 2 mm/kierr. | 2.8 mm/kierr. |
| ap/ae: | 50–75/20–75 mm | 50–75/20–75 mm |
| Terien kestoikä: | 50 min | 85 min |
CoroMill 690
