Erityinen edustus
Listahinta: 476.00 EUR
Loppunut varastosta
Pakkauskoko: 1

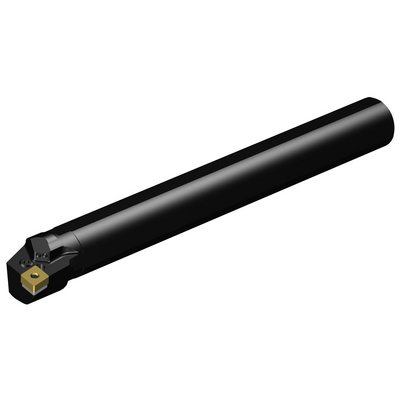

ISO: A20T-PCLNR4HP
Materiaalitunnus: 6339971
EAN: 26339971
ANSI: A20T-PCLNR4HP
Tekniset kuvat
Tuotetiedot
Asetuskulma(KAPR_1)
95 °
Asetuslisäkulma(PSIR)
−5 °
Kiinnityksen tyyppikoodi(MTP)
clamp with pin through hole
Teränimikkeen kiinnityksen tunniste, osa2(CUTINT_MASTER)
CNMG 120408
Koneen puoleinen kiinnitys
(ADINTMS)
Cylindrical shank w/ 3 flats -inch: 1 1/4
Maks. sisäänmenokulma
(RMPX)
0 °
Min. reiän halkaisija(DMIN_1)
37,3 mm
Työkappaleen puoleinen runkokulma
(BAWS)
0 °
Koneen puoleinen runkokulma(BAMS)
0 °
Min. vapaapituus(OHN)
38,8 mm
Maks. vapaapituus
(OHX)
127 mm
Kätisyys
(HAND)
Right
Nesteen ulostulon mallikoodi(CXSC)
Axially concentric or off-center with nozzle, adjustable
Nesteen syöttötapa
(CNSC)
axial concentric entry
Nestekanavan lähtöpään kierrekoko(CNT)
G 1/8-28
Lastuamisnesteen paine(CP)
275 bar
Connection diameter machine side(DCONMS)
31,75 mm
Varren korkeus(H)
30 mm
Toiminnallinen pituus(LF)
304,8 mm
Toiminnallinen leveys(WF)
19,431 mm
Toiminnallinen korkeus(HF)
0 mm
Rungon halkaisija(BD)
31,75 mm
Rintakulman ortogonaali(GAMO)
−6 °
Viettokulma(LAMS)
−11 °
Vääntö(TQ)
5 Nm
Runkomateriaalikoodi
(BMC)
Teräs
Nimikkeen paino(WT)
1,646 kg
Mittaterän tunnus(MIID)
CNMG 12 04 08
Kokonaispituus(OAL)
304,8 mm
Teräsja(SSC_M)
12
Teräsijan koodi, tuuma(SSC_N)
1/2
Release date(ValFrom20)
24.2.2013
Julkaisupaketin ID(RELEASEPACK)
13.1
