Erityinen edustus
Listahinta: 303.00 EUR
Valittavissa
Pakkauskoko: 1
ISO: A25T-PTFNL 11
Materiaalitunnus: 6056840
EAN: 26056840
ANSI: A25T-PTFNL 11

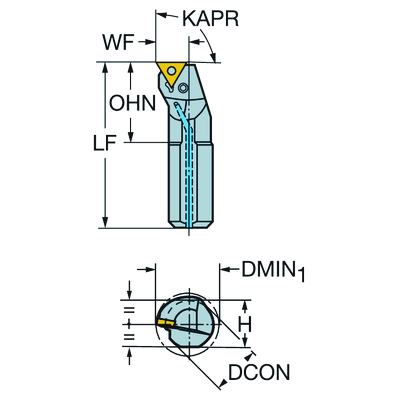

Tekniset kuvat
Tuotetiedot
Asetuskulma(KAPR_1)
91 °
Asetuslisäkulma(PSIR)
−1 °
Kiinnityksen tyyppikoodi(MTP)
clamp with pin through hole
Teränimikkeen kiinnityksen tunniste, osa2(CUTINT_MASTER)
TNMG 110304
Koneen puoleinen kiinnitys
(ADINTMS)
Cylindrical shank w/ 3 flats -metric: 25
Maks. sisäänmenokulma
(RMPX)
0 °
Min. reiän halkaisija(DMIN_1)
32 mm
Työkappaleen puoleinen runkokulma
(BAWS)
0 °
Koneen puoleinen runkokulma(BAMS)
0 °
Min. vapaapituus(OHN)
34,4 mm
Maks. vapaapituus
(OHX)
100 mm
Kätisyys
(HAND)
Left
Nesteen ulostulon mallikoodi(CXSC)
axial inclined exit
Nesteen syöttötapa
(CNSC)
axial concentric entry
Lastuamisnesteen paine(CP)
40 bar
Connection diameter machine side(DCONMS)
25 mm
Varren korkeus(H)
23 mm
Toiminnallinen pituus(LF)
300 mm
Toiminnallinen leveys(WF)
17 mm
Toiminnallinen korkeus(HF)
0 mm
Rungon halkaisija(BD)
25 mm
Rintakulman ortogonaali(GAMO)
−6 °
Viettokulma(LAMS)
−10 °
Vääntö(TQ)
1,2 Nm
Runkomateriaalikoodi
(BMC)
Teräs
Nimikkeen paino(WT)
0,911 kg
Mittaterän tunnus(MIID)
TNMG 11 03 04
Kokonaispituus(OAL)
300 mm
Teräsja(SSC_M)
11
Teräsijan koodi, tuuma(SSC_N)
1/4
Release date(ValFrom20)
25.2.2012
Julkaisupaketin ID(RELEASEPACK)
12.1
