Erityinen edustus
Listahinta: 293.00 EUR
Loppunut varastosta
Pakkauskoko: 1
ISO: A25T-SVQBL 16HP-D
Materiaalitunnus: 6404541
EAN: 26404541
ANSI: A25T-SVQBL 16HP-D

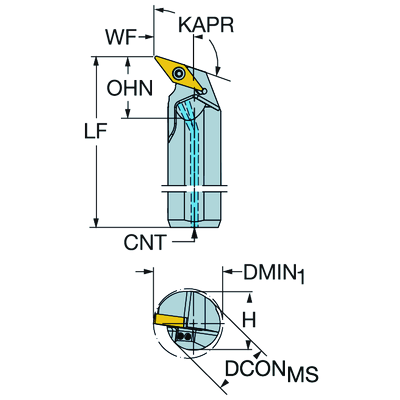

Tekniset kuvat
Tuotetiedot
Asetuskulma(KAPR_1)
107,5 °
Asetuslisäkulma(PSIR)
−17,5 °
Kiinnityksen tyyppikoodi(MTP)
clamp with screw through hole
Teränimikkeen kiinnityksen tunniste, osa2(CUTINT_MASTER)
VBMT 160408/ VCMT 160408
Koneen puoleinen kiinnitys
(ADINTMS)
Cylindrical shank w/ 3 flats -metric: 25
Maks. sisäänmenokulma
(RMPX)
35 °
Min. reiän halkaisija(DMIN_1)
33 mm
Työkappaleen puoleinen runkokulma
(BAWS)
0 °
Koneen puoleinen runkokulma(BAMS)
0 °
Min. vapaapituus(OHN)
32,8 mm
Maks. vapaapituus
(OHX)
100 mm
Kätisyys
(HAND)
Left
Nesteen ulostulon mallikoodi(CXSC)
Axially concentric or off-center with nozzle, adjustable
Nesteen syöttötapa
(CNSC)
axial concentric entry
Nestekanavan lähtöpään kierrekoko(CNT)
G 1/8-28
Lastuamisnesteen paine(CP)
275 bar
Connection diameter machine side(DCONMS)
25 mm
Varren korkeus(H)
23 mm
Toiminnallinen pituus(LF)
300 mm
Toiminnallinen leveys(WF)
18 mm
Toiminnallinen korkeus(HF)
0 mm
Rungon halkaisija(BD)
25 mm
Rintakulman ortogonaali(GAMO)
0 °
Viettokulma(LAMS)
−7,223 °
Vääntö(TQ)
3 Nm
Runkomateriaalikoodi
(BMC)
Teräs
Nimikkeen paino(WT)
0,8872 kg
Mittaterän tunnus(MIID)
VBMT 16 04 08
Kokonaispituus(OAL)
300 mm
Teräsja(SSC_M)
16
Teräsijan koodi, tuuma(SSC_N)
3/8
Release date(ValFrom20)
24.9.2013
Julkaisupaketin ID(RELEASEPACK)
13.2
