Erityinen edustus
Listahinta: 529.00 EUR
Valittavissa
Pakkauskoko: 1
ISO: C3-SCLCL-11065-09HP
Materiaalitunnus: 6404562
EAN: 26404562
ANSI: C3-SCLCL-11065-09HP

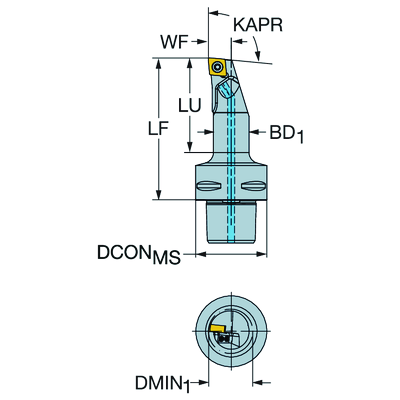

Tekniset kuvat
Tuotetiedot
Asetuskulma(KAPR_1)
95 °
Asetuslisäkulma(PSIR)
−5 °
Kiinnityksen tyyppikoodi(MTP)
clamp with screw through hole
Teränimikkeen kiinnityksen tunniste, osa2(CUTINT_MASTER)
CCMT 09T308
Koneen puoleinen kiinnitys
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C3
Maks. sisäänmenokulma
(RMPX)
0 °
Min. reiän halkaisija(DMIN_1)
21,5 mm
Työkappaleen puoleinen runkokulma
(BAWS)
0 °
Koneen puoleinen runkokulma(BAMS)
0 °
Maks. vapaapituus
(OHX)
65 mm
Käyttökelpoinen pituus
(LU)
48 mm
Kätisyys
(HAND)
Left
Nesteen ulostulon mallikoodi(CXSC)
Axially concentric or off-center with nozzle, adjustable
Nesteen syöttötapa
(CNSC)
axial concentric and radial entry
Lastuamisnesteen paine(CP)
150 bar
Connection diameter machine side(DCONMS)
32 mm
Toiminnallinen pituus(LF)
65 mm
Toiminnallinen leveys(WF)
11 mm
Toiminnallinen korkeus(HF)
0 mm
Rungon halkaisija(BD)
16 mm
Rintakulman ortogonaali(GAMO)
0 °
Viettokulma(LAMS)
−7,47 °
Vääntö(TQ)
3 Nm
Runkomateriaalikoodi
(BMC)
Teräs
Nimikkeen paino(WT)
0,2124 kg
Mittaterän tunnus(MIID)
CCMT 09 T3 08
Kokonaispituus(OAL)
84 mm
Teräsja(SSC_M)
09
Teräsijan koodi, tuuma(SSC_N)
3/8
Release date(ValFrom20)
24.9.2013
Julkaisupaketin ID(RELEASEPACK)
13.2
