Erityinen edustus
Listahinta: 253.00 EUR
Saatavilla viikon sisällä
Pakkauskoko: 1

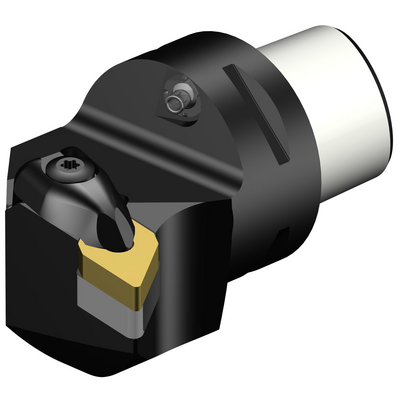

ISO: C4-DDUNR-27050-1504
Materiaalitunnus: 5727499
EAN: 12380476
ANSI: C4-DDUNR-27050-1504
Tekniset kuvat
Tekniset kuvat
Tuotetiedot
Asetuskulma(KAPR_1)
93 °
Asetuslisäkulma(PSIR)
−3 °
Kiinnityksen tyyppikoodi(MTP)
clamp on top of insert and into hole
Teränimikkeen kiinnityksen tunniste, osa2(CUTINT_MASTER)
DNMG 150408
Koneen puoleinen kiinnitys
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C4
Maks. sisäänmenokulma
(RMPX)
27 °
Min. reiän halkaisija(DMIN_1)
110 mm
Min. reiän halkaisija(DMIN_2)
140 mm
Työkappaleen puoleinen runkokulma
(BAWS)
0 °
Koneen puoleinen runkokulma(BAMS)
0 °
Maks. vapaapituus
(OHX)
50 mm
Kätisyys
(HAND)
Right
Nesteen ulostulon mallikoodi(CXSC)
decentral exit with nozzles, adjustable
Nesteen syöttötapa
(CNSC)
radial entry
Lastuamisnesteen paine(CP)
40 bar
Connection diameter machine side(DCONMS)
40 mm
Toiminnallinen pituus(LF)
50 mm
Toiminnallinen leveys(WF)
27 mm
Toiminnallinen korkeus(HF)
0 mm
Rintakulman ortogonaali(GAMO)
−6 °
Viettokulma(LAMS)
−7 °
Vääntö(TQ)
3,9 Nm
Runkomateriaalikoodi
(BMC)
Teräs
Nimikkeen paino(WT)
0,386 kg
Mittaterän tunnus(MIID)
DNMG 15 04 08
Kokonaispituus(OAL)
74 mm
Teräsja(SSC_M)
15
Teräsijan koodi, tuuma(SSC_N)
1/2
Release date(ValFrom20)
31.10.2008
Julkaisupaketin ID(RELEASEPACK)
09.1
