Erityinen edustus
Listahinta: 282.00 EUR
Valittavissa
Pakkauskoko: 1

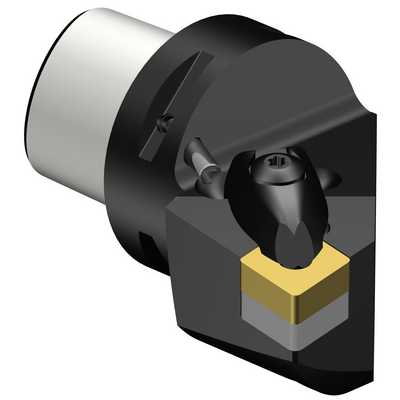

ISO: C5-DCLNL-35060-16
Materiaalitunnus: 5728724
EAN: 11020553
ANSI: C5-DCLNL-35060-16
Tekniset kuvat
Tekniset kuvat
Tuotetiedot
Asetuskulma(KAPR_1)
95 °
Asetuslisäkulma(PSIR)
−5 °
Kiinnityksen tyyppikoodi(MTP)
clamp on top of insert and into hole
Teränimikkeen kiinnityksen tunniste, osa2(CUTINT_MASTER)
CNMG 160612
Koneen puoleinen kiinnitys
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C5
Maks. sisäänmenokulma
(RMPX)
0 °
Min. reiän halkaisija(DMIN_1)
125 mm
Min. reiän halkaisija(DMIN_2)
165 mm
Työkappaleen puoleinen runkokulma
(BAWS)
0 °
Koneen puoleinen runkokulma(BAMS)
0 °
Maks. vapaapituus
(OHX)
60 mm
Kätisyys
(HAND)
Left
Nesteen ulostulon mallikoodi(CXSC)
axial inclined exit
Nesteen syöttötapa
(CNSC)
axial concentric and radial entry
Lastuamisnesteen paine(CP)
40 bar
Connection diameter machine side(DCONMS)
50 mm
Toiminnallinen pituus(LF)
60 mm
Toiminnallinen leveys(WF)
35 mm
Toiminnallinen korkeus(HF)
0 mm
Rintakulman ortogonaali(GAMO)
−6 °
Viettokulma(LAMS)
−6 °
Vääntö(TQ)
6,4 Nm
Runkomateriaalikoodi
(BMC)
Teräs
Nimikkeen paino(WT)
0,7489 kg
Mittaterän tunnus(MIID)
CNMG 16 06 12
Kokonaispituus(OAL)
90 mm
Teräsja(SSC_M)
16
Teräsijan koodi, tuuma(SSC_N)
5/8
Release date(ValFrom20)
10.8.1998
Julkaisupaketin ID(RELEASEPACK)
98.3
