Vanhentunut
Erityinen edustus
Lopetettu
Pakkauskoko: 1
ISO: C5-STFCR-22110-16
Materiaalitunnus: 5729106
EAN: 10769533
ANSI: C5-STFCR-22110-16

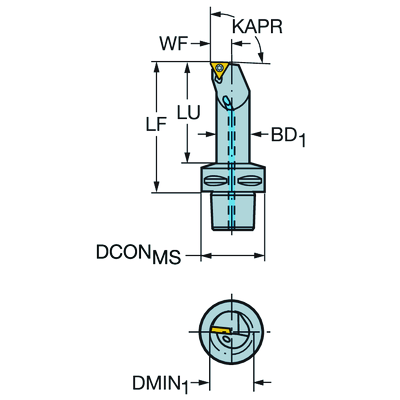

Tekniset kuvat
Tuotetiedot
Asetuskulma(KAPR_1)
91 °
Asetuslisäkulma(PSIR)
−1 °
Kiinnityksen tyyppikoodi(MTP)
clamp with screw through hole
Teränimikkeen kiinnityksen tunniste, osa2(CUTINT_MASTER)
TCMT 16T308
Koneen puoleinen kiinnitys
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C5
Maks. sisäänmenokulma
(RMPX)
0 °
Min. reiän halkaisija(DMIN_1)
40 mm
Työkappaleen puoleinen runkokulma
(BAWS)
0 °
Koneen puoleinen runkokulma(BAMS)
0 °
Maks. vapaapituus
(OHX)
110 mm
Käyttökelpoinen pituus
(LU)
88 mm
Kätisyys
(HAND)
Right
Nesteen ulostulon mallikoodi(CXSC)
axial inclined exit
Nesteen syöttötapa
(CNSC)
axial concentric and radial entry
Lastuamisnesteen paine(CP)
40 bar
Connection diameter machine side(DCONMS)
50 mm
Toiminnallinen pituus(LF)
110 mm
Toiminnallinen leveys(WF)
22 mm
Toiminnallinen korkeus(HF)
0 mm
Rungon halkaisija(BD)
32 mm
Rintakulman ortogonaali(GAMO)
0 °
Viettokulma(LAMS)
−7,896 °
Vääntö(TQ)
3 Nm
Runkomateriaalikoodi
(BMC)
Teräs
Nimikkeen paino(WT)
0,869 kg
Mittaterän tunnus(MIID)
TCMT 16 T3 08
Kokonaispituus(OAL)
140 mm
Teräsja(SSC_M)
16
Teräsijan koodi, tuuma(SSC_N)
3/8
Release date(ValFrom20)
12.9.1994
Julkaisupaketin ID(RELEASEPACK)
94.2
