Erityinen edustus
Listahinta: 13 935.00 CZK
Valittavissa
Pakkauskoko: 1

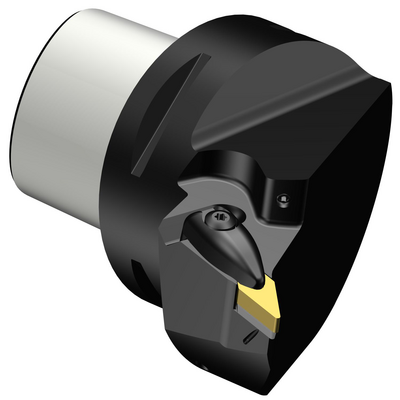

ISO: C8-DVJNL-55080-16C1
Materiaalitunnus: 8442530
EAN: 7323227560878
ANSI: C8-DVJNL-55080-16C1
Tekniset kuvat
Tekniset kuvat
Tuotetiedot
Asetuskulma(KAPR_1)
93 °
Asetuslisäkulma(PSIR)
−3 °
Kiinnityksen tyyppikoodi(MTP)
clamp on top of insert and into hole
Teränimikkeen kiinnityksen tunniste, osa2(CUTINT_MASTER)
VNMG 160408
Koneen puoleinen kiinnitys
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C8
Maks. sisäänmenokulma
(RMPX)
50 °
Min. reiän halkaisija(DMIN_1)
110 mm
Min. reiän halkaisija(DMIN_2)
250 mm
Työkappaleen puoleinen runkokulma
(BAWS)
0 °
Koneen puoleinen runkokulma(BAMS)
0 °
Maks. vapaapituus
(OHX)
80 mm
Kätisyys
(HAND)
Left
Nesteen ulostulon mallikoodi(CXSC)
axial inclined focused exit with nozzle
Nesteen syöttötapa
(CNSC)
axial concentric and radial entry
Jäähdytysnesteen ulostulon tyyppi(CXST)
both over and under the cutting edge
Lastuamisnesteen paine(CP)
150 bar
Connection diameter machine side(DCONMS)
80 mm
Toiminnallinen pituus(LF)
80 mm
Toiminnallinen leveys(WF)
55 mm
Toiminnallinen korkeus(HF)
0 mm
Rintakulman ortogonaali(GAMO)
−4 °
Viettokulma(LAMS)
−13 °
Vääntö(TQ)
3 Nm
Runkomateriaalikoodi
(BMC)
Teräs
Nimikkeen paino(WT)
2,227 kg
Mittaterän tunnus(MIID)
VNMG 16 04 08
Kokonaispituus(OAL)
128 mm
Teräsja(SSC_M)
16
Teräsijan koodi, tuuma(SSC_N)
3/8
Release date(ValFrom20)
14.11.2023
Julkaisupaketin ID(RELEASEPACK)
24.1
