CXS-05B090-15-5230R 1025
CXS-05B090-15-5230R 1025
CoroTurn® XS, täyskovametallityökalu taka-avarrukseen
Erityinen edustus
Listahinta: 329.00 EUR
Valittavissa
Pakkauskoko: 1
ISO: CXS-05B090-15-5230R 1025
Materiaalitunnus: 7012461
EAN: 7323220888412
ANSI: CXS-05B090-15-5230R 1025

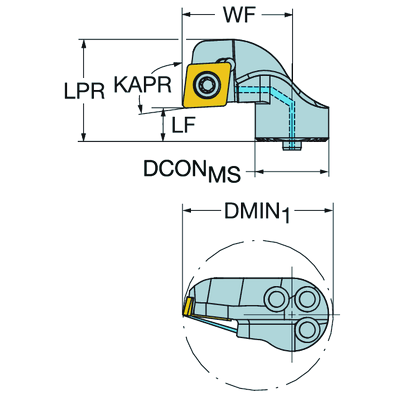

Tekniset kuvat
Tekniset kuvat
Tuotetiedot
Asetuskulma(KAPR_1)
93 °
Asetuslisäkulma(PSIR)
−3 °
Kiinnityksen tyyppikoodi(MTP)
clamp with screw through hole
Teränimikkeen kiinnityksen tunniste, osa2(CUTINT_MASTER)
CCMT 09T308
Koneen puoleinen kiinnitys
(ADINTMS)
SL head (screw mounted) -size 25
Maks. sisäänmenokulma
(RMPX)
7 °
Min. reiän halkaisija(DMIN_1)
44 mm
Työkappaleen puoleinen runkokulma
(BAWS)
0 °
Koneen puoleinen runkokulma(BAMS)
0 °
Maks. vapaapituus
(OHX)
7 mm
Kätisyys
(HAND)
Right
Nesteen ulostulon mallikoodi(CXSC)
axial inclined exit
Nesteen syöttötapa
(CNSC)
axial concentric entry
Lastuamisnesteen paine(CP)
70 bar
Connection diameter machine side(DCONMS)
25 mm
Ylityspituus(LPR)
24 mm
Toiminnallinen pituus(LF)
7 mm
Toiminnallinen leveys(WF)
30,5 mm
Toiminnallinen korkeus(HF)
0 mm
Rintakulman ortogonaali(GAMO)
0 °
Viettokulma(LAMS)
−4 °
Vääntö(TQ)
3 Nm
Runkomateriaalikoodi
(BMC)
Teräs
Nimikkeen paino(WT)
0,059 kg
Mittaterän tunnus(MIID)
CCMT 09 T3 08
Kokonaispituus(OAL)
28 mm
Teräsja(SSC_M)
09
Teräsijan koodi, tuuma(SSC_N)
3/8
Release date(ValFrom20)
16.2.2016
Julkaisupaketin ID(RELEASEPACK)
16.1
