Erityinen edustus
Listahinta: 98.60 EUR
Valittavissa
Pakkauskoko: 1

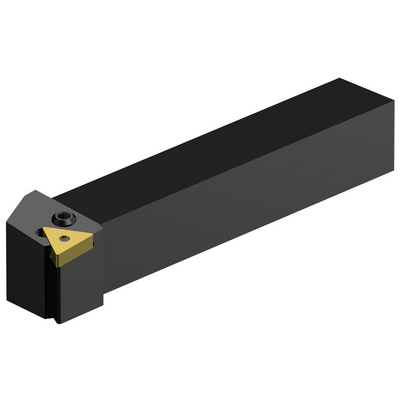

ISO: PTGNR 1616H 11
Materiaalitunnus: 5737559
EAN: 10591766
ANSI: PTGNR 1616H 11
Tekniset kuvat
Tekniset kuvat
Tuotetiedot
Asetuskulma(KAPR_1)
91 °
Asetuslisäkulma(PSIR)
−1 °
Kiinnityksen tyyppikoodi(MTP)
clamp with pin through hole
Teränimikkeen kiinnityksen tunniste, osa2(CUTINT_MASTER)
TNMG 110304
Koneen puoleinen kiinnitys
(ADINTMS)
Rectangular shank -metric: 16 x 16
Maks. sisäänmenokulma
(RMPX)
0 °
Työkappaleen puoleinen runkokulma
(BAWS)
0 °
Koneen puoleinen runkokulma(BAMS)
0 °
Maks. vapaapituus
(OHX)
18 mm
Kätisyys
(HAND)
Right
Nesteen ulostulon mallikoodi(CXSC)
no coolant exit
Nesteen syöttötapa
(CNSC)
without coolant entry
Varren leveys(B)
16 mm
Varren korkeus(H)
16 mm
Toiminnallinen pituus(LF)
100 mm
Toiminnallinen leveys(WF)
20 mm
Toiminnallinen korkeus(HF)
16 mm
Rintakulman ortogonaali(GAMO)
−6 °
Viettokulma(LAMS)
−6 °
Vääntö(TQ)
1,2 Nm
Runkomateriaalikoodi
(BMC)
Teräs
Nimikkeen paino(WT)
0,218 kg
Mittaterän tunnus(MIID)
TNMG 11 03 04
Kokonaispituus(OAL)
100 mm
Teräsja(SSC_M)
11
Teräsijan koodi, tuuma(SSC_N)
1/4
Release date(ValFrom20)
27.1.1992
Julkaisupaketin ID(RELEASEPACK)
92.1
