CoroBore® BR20
Monikäyttöiset kaksiteräiset rouhinta-avartimet
Käyttötesti: Differentiaalijako
®CoroBore BR20 vs. DuoBore™ *
| Materiaali: | 42CrMo4 pehmeässä tilassa, P2.1.Z.AN |
| Kone: | Pystykarainen jyrsinkone |
| Kiinnitys: | ISO 50 |
| Lastuamisneste: | Ei |
| Halkaisija-alue: | 55–70 mm (2.17–2.76 tuumaa) |
| Terä: | CCMT 12 04 08-PM 4325 |
| Kappa (Kr): | 90° |
30 %
PIDEMPI VAPAAPITUUS
| DuoBore™ | CoroBore® BR20 | |
| Peruskartio | C5-390.00-50 030 | C5-390.00-50 030 |
| Jatkokappale | C5-391.01-50 080A | C5-391.01-50 080A |
| Avarrinkokoonpano | 821-70CC12-C5 | BR20-71CC12F-C5 |
| LF (mm) | LU (mm) | vc (m/min) | fz (mm/z) | ap (mm) | n (min-1) | vf (mm/min) | Pinnankarheus | |
| DuoBore™ | 260 | 244.8 | 166.8 | 0.18 | 2.3 | 900 | 500 | Selviä värinäjälkiä |
| CoroBore® BR20 | 316 | 300.8 | 166.8 | 0.18 | 2.3 | 900 | 500 | Kiiltävä |
Tulokset
CoroBore® BR20 sieti differentiaalijaon ansiosta 30 % pidemmän vapaapituuden kuin DuoBore™. DuoBore™ alkoi kärsiä värinöistä samoilla lastuamisarvoilla pituudessa LF = 260 mm (10.2 tuumaa), CoroBore® BR20 ylsi arvoon LF = 316 mm (12.4 tuumaa) huonontamatta kiiltävää pintaa.
*DuoBore on Sandvik Coromantin edellisen sukupolven rouhinta-avarrin.
Case: CoroBore® BR20
Haaste: Kiertokanki on koneistettava heikoissa olosuhteissa. Asiakas vaati tukevaa ja varmaa prosessia, hyvää lastunhallintaa ja pitkää työkalun ja terän kestoikää sekä hyvää pinnankarheutta.

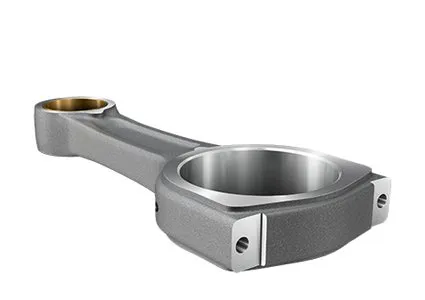

| Työkappale: | Kiertokanki |
| Materiaali: | C70S6; CMC: 02.2, MC: P2.5.Z.HT, kovuus 280~310 HB |
| Työ: | Väliviimeistely, jota ennen suoritettu rouhinta yhdistelmätyökalulla, johon on liitetty viisteen koneistus |
| Kone: | Feeler VMP-40A, BT40 |
| Lastuamisneste: | Läpijäähdytys, 15 bar |
| Teho | 11 kW |
| DC, mm (tuumaa) | 59.6 (2.35) |
75 %
PIDEMPI TERÄN KESTOIKÄ
| Kilpailijan työkalu | ®CoroBore BR20 | |
| Kokonaispituus: | 120 mm | 120 mm |
| Peruskartio | C5-390B.555-40 050 | |
| Avarrinkokoonpano | BR20-71SP12Y-C5 | |
| Terä | SPMT 12 12 – BR 4325 (CoroBore® 111) | |
| Kappa (Kr) | 75° | 84° |
| Lastuamisarvot | |
| zn | 2 |
| n, kierr./min | 1500 kierr./min |
| vc, m/min (jalkaa/min) | 280 (919) |
| fz mm/kierr. (tuumaa/kierr.) | 0.09 (0.0035) |
| ap mm (tuumaa) | 1.2 (0.047) |
| Reiän syvyys, mm (tuumaa) | 31 (1.22) |
Tulokset
CoroBore® BR20 -avartimella ja CoroBore® 111 -terillä saatiin hyvä pinnankarheus, erinomainen lastunmurto ja 70 % pidempi terän kestoikä kuin vanhalla ratkaisulla. Asiakas pystyy nyt valmistamaan samassa ajassa 400 kiertokangen sijasta 700 kiertokankea.
Asiakastapaus: CoroBore® BR20 ja CoroBore® 111 -terät
| Asiakkaan vaatimukset: | Suuri lastuamissyvyys |
| Työkappale: | Kiertokanki |
| Materiaali: | C70S6BY; CMC: 02.2, MC: P2.5.Z.HT |
| Kovuus: | HB 280~310 |
| Työ: | Rouhinta-avarrus |
| Kone: | HYUNDAI WIA F650, BT50 |
| Lastuamisneste: | Läpijäähdytys, 30 bar |
| Teho: | 22 kW |
| Koneistusolosuhteet: | Lastuaminen hakkaavaa, työstövarat vaihtelevat |
| DC: | 56 mm (2.20”) |
+20 %
KESTOIKÄ
| Vertailutyökalu 140 mm | ®CoroBore BR20 190 mm | |
| Peruskartio | C5-390B.58-50 040 | |
| Jatkokappale | C5-391.01-50 080A | |
| Avarrustyökalu | Täyskovametallinen avarrin, kiinnitys BT50 | Työkalukokoonpanon koodi: BR20-71SP12Y-C5 Liitäntäkappale: C5-BR20-E-048 Luisti: BR20-EA-SP12Y-18 & BR20-EB-SP12Y-18 |
| Terä | CoroBore 111 | |
| Kappa (Kr) | 75° | 84° |
| Lastuamisarvot | |
| zn | 2 |
| n, kierr./min | 1100 |
| vc, m/min (jalkaa/min) | 190 (623) |
| fn, mm/kierr. (tuumaa/kierr.) | 0.11 (0.004) |
| ap mm (tuumaa) | 5 (0.197) |
Tulos:
- Asiakas on erittäin tyytyväinen CoroBore® BR20 -avartimen ja CoroBore® 111 -terän isoon lastuamissyvyyteen, hyvään pinnankarheuteen ja lastunhallintaan sekä 20 % pidempään terien kestoikään.
- Asiakas pystyy nyt valmistamaan samassa ajassa 280 kiertokangen sijasta 350 kiertokankea. CoroBore®-avartimella esiintyi lovikulumista (350 työkappaleen jälkeen)
- Asiakas pystyi koneistamaan yhteensä 1400 työkappaletta CoroBore® BR20:llä.
