CoroMill® Dura
Monipuoliset täyskovametalliset varsijyrsimet
Valikoima
| Koodi | ZEFF | APMX | DC (mm) | TCDC | Kaula | Lastunmurtaja | RE (mm) | Viiste (mm) | Suurin nousukulma | Täysi uravalmius |
| 1K212-XA/-XB | 2 | 1xD | 2–20 | e8 | – | – | – | 0,08–0,3 | 20° | 1xD |
| 1K232-XA/-XB | 2 | 2xD | 1–20 | e8 | – | – | – | 0,08–0,3 | 20° | 1,5xD |
| 1K313-XA/-XB | 3 | 1xD | 2–20 | e8 | – | – | – | 0,08–0,3 | 5° | 1xD |
| 1K333-XA/-XB | 3 | 2xD | 1–20 | d8 | – | – | – | 0,08–0,3 | 5° | 1,5xD |
| 1K273-XC/XD | 3 | 4xD | 1–5 | h10 | ei | ei | – | 0,08–0,13 | – | – |
| 1K283-XC/XD | 3 | n. 4xD | 2–4 | h10 | ei | ei | – | 0,08–0,13 | – | – |
| 1K324-XA/-XB | 4 | 1,5xD | 2–25 | e8 | – | – | – | 0,08–0,3 | 20° | 1,5xD |
| 1K334-XC/XD | 4 | 2xD | 2–20 | h10 | kyllä | – | 0,2–4 | – | 20° | 1xD |
| 1K334-XB | 4 | 2xD | 6–20 | h10 | – | – | – | 0,13–0,3 | 20° | 1xD |
| 1K344-XD | 4 | 2,5xD | 2–25 | e8 | kyllä | – | – | 0,13–0,3 | 20° | 1xD |
| 1K354-XC/XD | 4 | 3xD | 2–20 | h10 | kyllä | kyllä | 0,2–4 | – | 5° | 0,25xD |
| 1K374-XC/XD | 4 | 4xD | 6–20 | h10 | kyllä | kyllä | – | 0,08–0,3 | 3° | – |
| 1K325--XA/-XB | 5 | 1,5xD | 3–20 | h10 | – | – | – | 0,08–0,3 | 10° | 1xD |
| 1K335-XC/XD | 5 | 2xD | 3–20 | h10 | kyllä | – | 0,2–4 | – | 10° | 0,5xD |
| 1K365-XC/XD | 5 | 3,5xD | 3–20 | h10 | kyllä | kyllä | 0,2–4 | 0,13–0,3 | 4° | – |
| 1K365-XD | 5 | 3,5xD | 6–20 | h10 | kyllä | kyllä | – | 0,13–0,3 | 4° | – |
| 1K337-XD | 7 | 2xD | 6–25 | h10 | kyllä | – | 0,5–4 | 0,13–0,3 | 5° | – |
| 1K357-XD | 7 | 3xD | 6–25 | h10 | kyllä | kyllä | 0,5–4 | – | 4° | – |
| 1K377-XD | 7 | 4xD | 6–25 | h10 | kyllä | kyllä | 0,5–6 | 0,13–0,3 | 3° | – |
Työkaluvalikoima
Ensisijainen valinta
Heti käyttövalmis ratkaisu
1K334/1K344 (z=4, APMX=2×D)
1K324 (z=4, APMX=1,5×Dc)
Tarvitsetko jotain erikoisempaa?
Suora ura / DTH-käyttökohteet
1K212 (z=2, APMX=1×Dc)
1K232 (z=2, APMX =2×Dc)
1K313 (z=3, APMX =1×Dc)
1K333 (z=3, APMX =2×Dc)
Keskisuuret ja suuret kosketuspituudet / suurisyöttöinen sivujyrsintä
1K325 (z=5, APMX=1,5×Dc)
1K335 (z=5, APMX=2×Dc)
Dynaaminen jyrsintä / pienet kosketuspituudet
1K354 (z=4, APMX=3×Dc)
1K365 (z=5, APMX=3,5×Dc)
1K374 (z=4, APMX=4×Dc)
Viimeistely/väliviimeistely
1K337 (z=7, APMX=2×Dc)
1K357 (z=7, APMX=3×Dc)
1K377 (z=7, APMX=4×Dc)
1K273 (z=3, APMX=4×Dc)
1K283 (z=3, APMX=4×Dc)

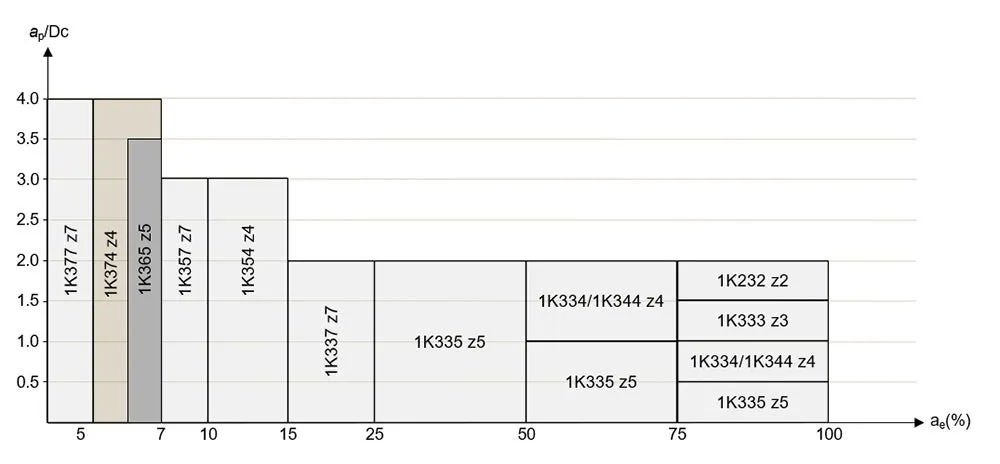

Suurin kosketuspituus: ap/ae-rajat
Lastuamisarvosuositukset
1. Sarja
1: monipuolinen
2. Otsapinnan geometria
K: WhisperKut
3. Lastu-uran nousukulma
2: 25° <FHA≤35°
3: 35° <FHA≤45°
4. Työkalumallin keskimääräinen lastuamispituus (APMX/DC)
1: 0,6–1,0 x DC
2: 1,1–1,5 x DC
3: 1,6–2,0 x DC
5: 2,6–3,0 x DC
6: 3,1–3,5 x DC
7: 3,6–4,0 x DC
8: 4,1–5,0 x DC
5. Juokseva numero työkalumallien koodien erottamiseksi toisistaan
2: kaksi lastu-uraa
3: kolme lastu-uraa
4: neljä lastu-uraa
5: viisi lastu-uraa
7: seitsemän lastu-uraa
6. Leikkuuhalkaisija (DC) 1/100
esim. 1 200 = 12,00 mm
7. Nirkonsäde, viiste tai viisteen säde 1/100
esim. Nirkonsäde 200 = 2 mm
8. Lastuamisneste
– Ei lastuamisnestettä
C: nesteen suihkutus radiaalisuunnassa
A: lastuamisnesteen suihkutus aksiaalisuunnassa
9. Ensisijainen ISO-materiaali
X: useita
10. Varsi
A: lieriö
B: Weldon
C: lieriö kaulalla
D: Weldon kaulalla
G: lieriö (DCON < Ø6)
11. Laatu
