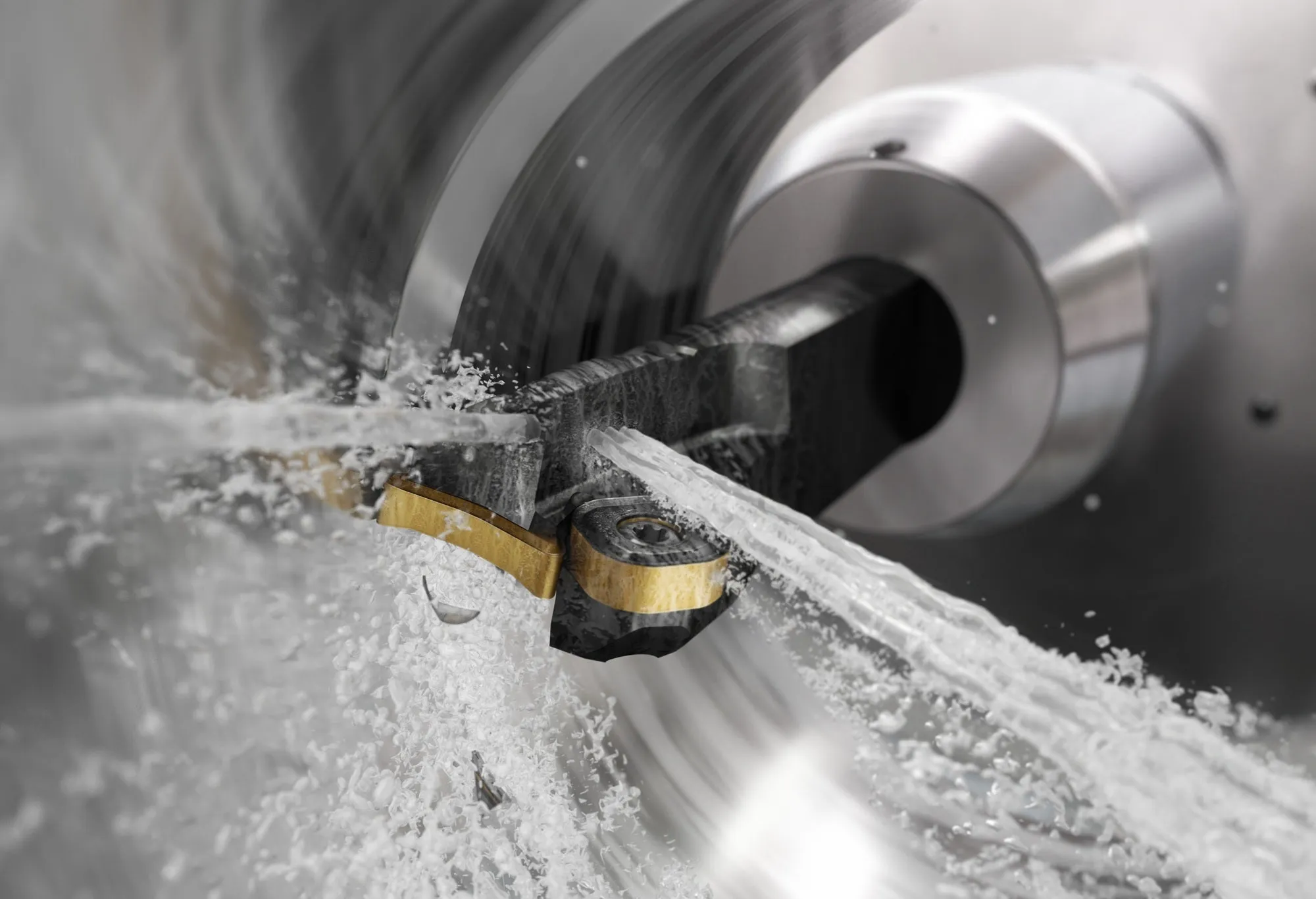

CoroTurn® PI

Vakaa ja tehokas sisäsorvaus

Yhdistää rouhinnan ja viimeistelyn yhteen työkaluun, mikä lyhentää työkierron aikaa, kun työkalunvaihtoja ei tarvita
Parantaa tuottavuutta PrimeTurning™-menetelmällä
Erittäin tarkka lastunmurtaja pitää laadun tasaisena, mikä mahdollistaa automaation
Parempi kustannustehokkuus kahdeksalla teräsärmällä

Toimenpide (toiminnot)

Ulkopuolinen sorvaus, Sisäsorvaus

Työkappaleen materiaali(t)

Laajenna mukavuusaluettasi ahtaiden tilojen sorvaukseen

Värinä, kertymät ja tiukat toleranssit ovat sisäsorvauksen käyttäjille turhankin tuttuja haasteita.

CoroTurn® PI tuo vakautta ja tarkkuutta käsittelyyn, jossa on korkeat vaatimukset ja vain rajatusti tilaa. Siinä käytetään PrimeTurning™-menetelmäämme pienillä asetuskulmilla ja monisuuntaisella sorvauksella, joita täydentää nyt tarkasti suunniteltu lastunmurtaja.

Sen vakauden ja hallinnan avulla voit laajentaa mukavuusaluettasi myös ahtaiden tilojen sorvaukseen.

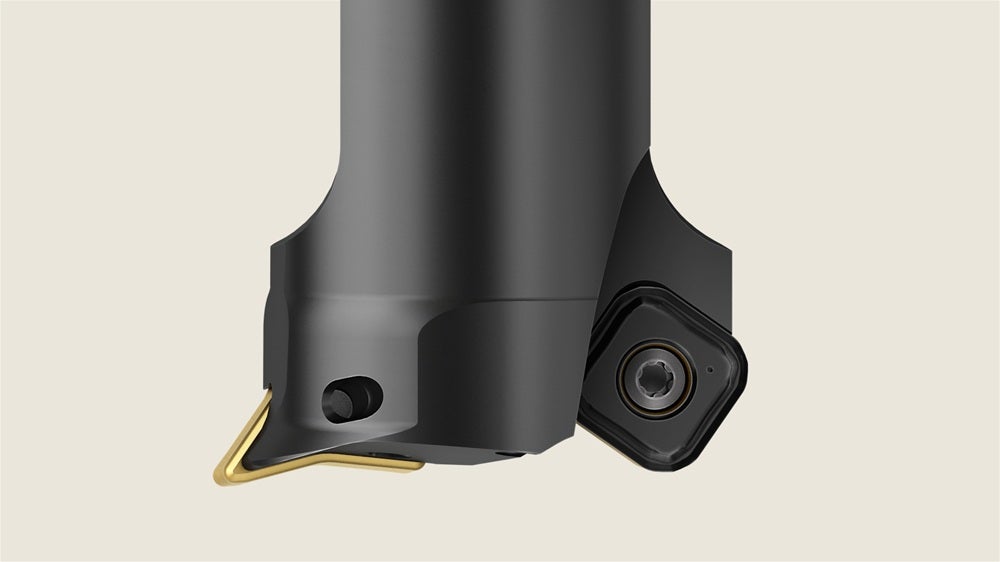

Rouhinnasta viimeistelyyn yhdellä asetuksella

Uraauurtava työkalun rakenne

CoroTurn® PI:ssä on kaksi erillistä teräsijaa: yksi rouhintaan ja toinen viimeistelyyn. Näin molemmat toiminnot voidaan suorittaa yhdellä asetuksella.

Vähentää työkalujen vaihtoja
Lyhentää työkierron aikaa
Maksimoi käyttöasteen

PrimeTurning™-menetelmä

Tässä patentoidussa monisuuntaisessa sorvausmenetelmässä käytetään matalaa asetuskulmaa, minkä ansiosta voidaan käyttää suurempia syöttönopeuksia ja parantaa tuottavuutta.

Lue lisää

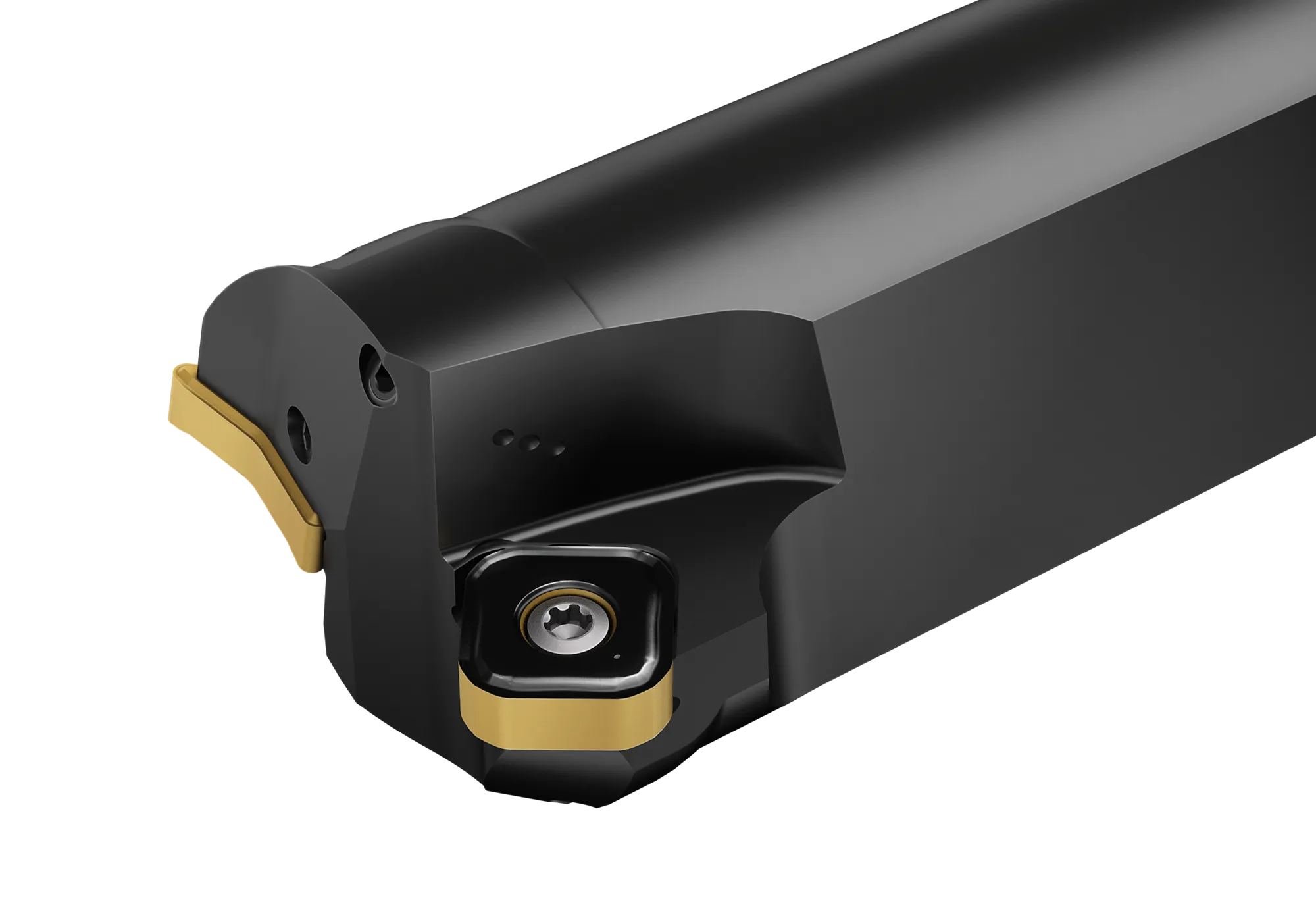

Lastunmurtotekniikka

Perinteisistä teristä poiketen CoroTurn® PI:n lastunmurtajat ovat kapeampia ja lähempänä teräsärmää, mikä takaa erinomaisen lastunhallinnan ja prosessin vakauden käytettäessä PrimeTurning™-menetelmää.

Monipuolinen lastuamisnesterakenne

CoroTurn® PI:ssä on useita lastuamisnesterakenteita eri muotoisille komponenteille, mikä varmistaa tarkan lastuamisnesteen syötön, parantaa lastunpoistoa ja vähentää koneistuksen keskeytyksiä.

Pienemmät kustannukset kahdeksalla särmällä

CoroTurn® PI on varta vasten suunniteltu saamaan enemmän irti jokaisesta työkalusta. Kussakin rouhintaterässä on kahdeksan teräsärmää ja kestävyys on huipputasoa, minkä ansiosta saat pidemmän lastuamisajan jokaisella terällä ja asetuksella.

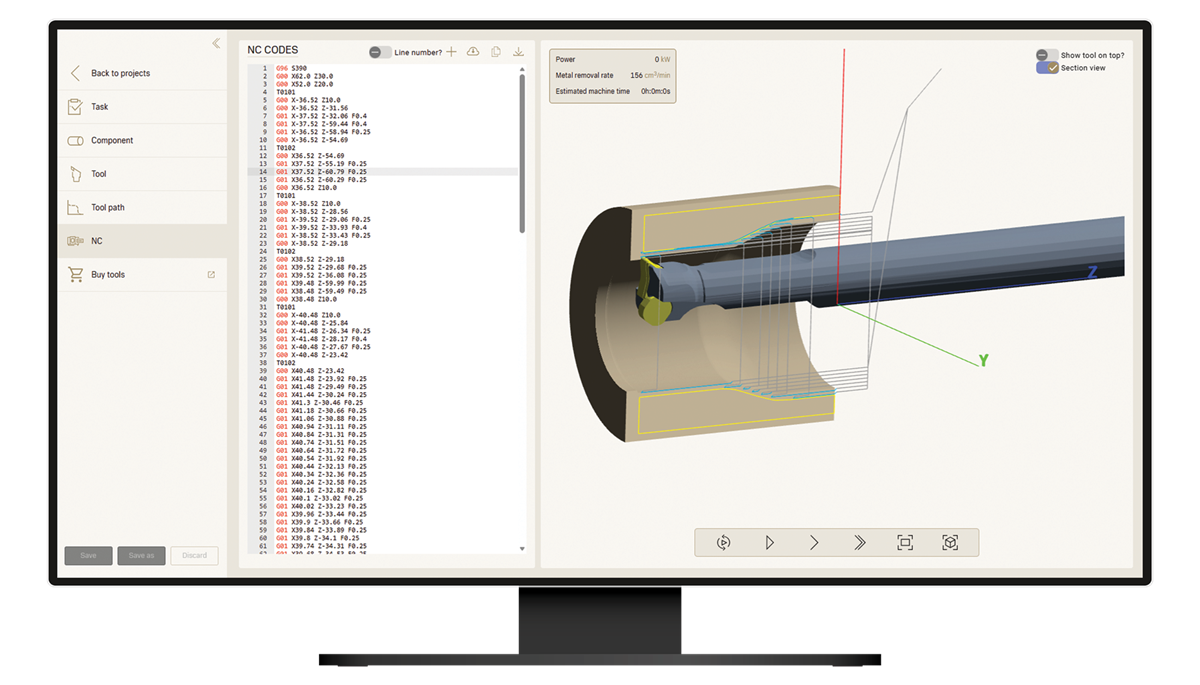

CoroPlus® Tool Path

CoroTurn® PI voidaan ohjelmoida suoraan CoroPlus® Tool Path ‑ohjelmistossa, joka on suunniteltu erilaisten komponenttityyppien ja monimutkaisten kuvioiden käsittelyyn, mukaan lukien seuraavat:

Umpireiät
Läpireiät, joko profiililla tai ilman
Profiilit, joissa on viisteitä ja säteitä, pääteuria ja päästökulmia sekä useita porrastuksia

Miksi tämä on suositeltavaa? CoroPlus® Tool Path ottaa automaattisesti huomioon molemmat terät kaikissa prosessin vaiheissa, mukaan lukien tarkka nirkkojen siistiminen viimeistelyterää varten.

Aloita maksuton kokeilujakso.

Lue lisää

Tuotevalikoima

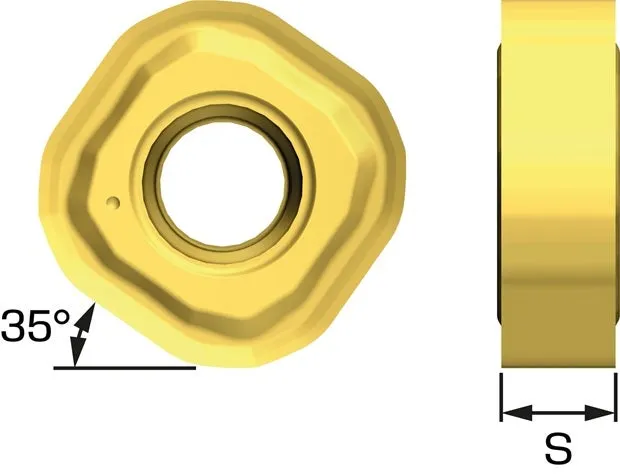

G-tyypin terät

Toiminto: keskiraskas käsittely ja rouhinta
Työkappaleet materiaalit: ISO P, ISO M ja ISO K
IC-koot: 8 ja 11 mm (0,315 ja 0,433 tuumaa)
Nirkonsäde:0,8 mm (0,031 tuumaa)
Kaksipuolinen
Teräsärmiä: 8
Terägeometria: L5W
Wiper-rakenne

A-tyypin terät

Toiminto: viimeistely ja muotojyrsintä
Työkappaleet materiaalit: ISO P, ISO M ja ISO K
IC-koot: 6–7 mm (0,236–0,276 tuumaa)
Nirkonsäde:0,8 mm (0,031 tuumaa)
Yksipuolinen
Teräsärmiä: 3
Terägeometria: F5

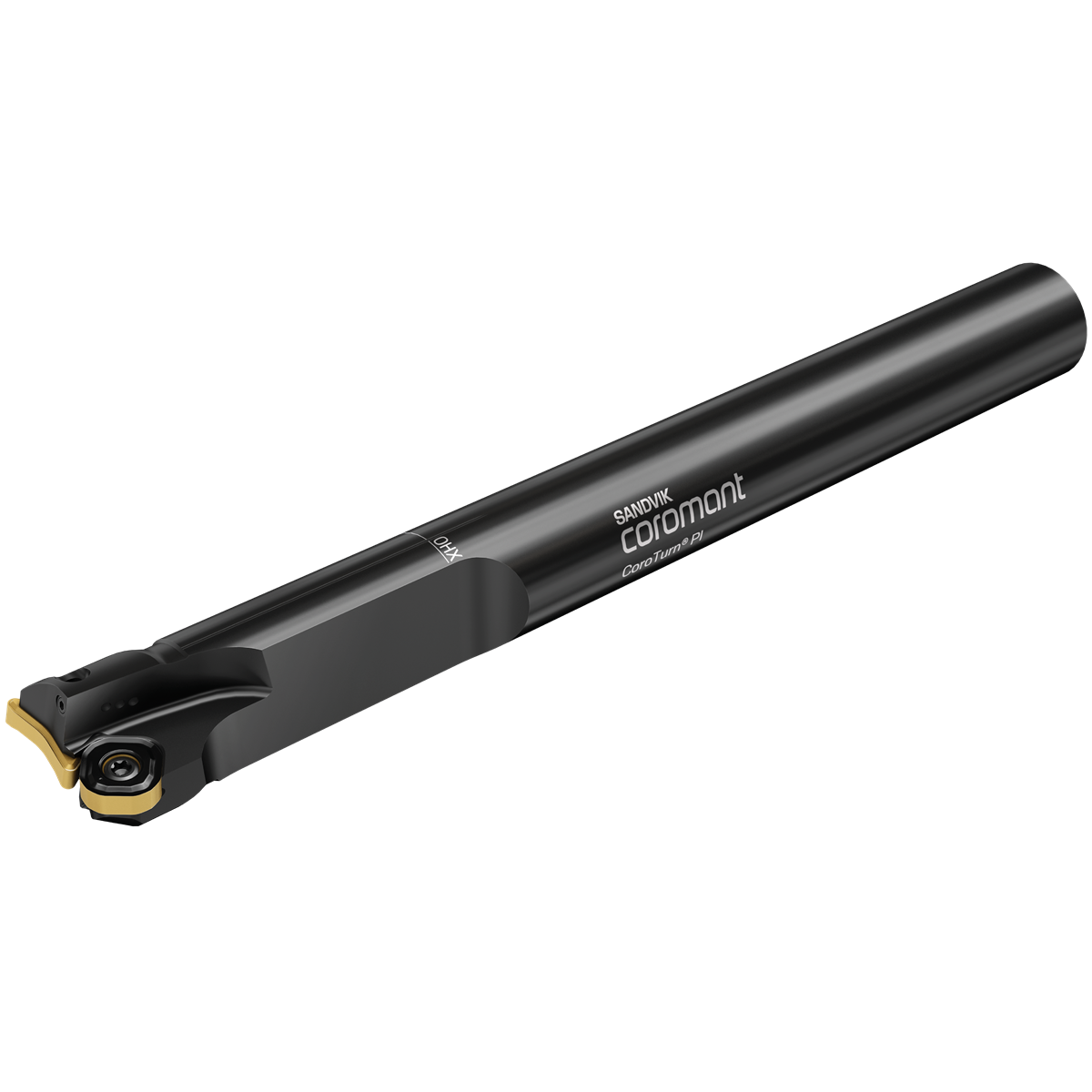

Jyrsinrunko

Halkaisija: 20–50 mm (0,787–1,968 tuumaa)
Suurin lastuamissyvyys: 2,5 × DC
Jyrsinrungon kiinnitys: Coromant Capto® ja lieriövarsi ilman kiinnitysominaisuutta
Sisäpuolinen lastuamisneste
Sopii sekä rouhinta- että viimeistelyterille

Valikoima

Vertaa

more_horiz

Lisää

Käyttö

Terät

Geometriat

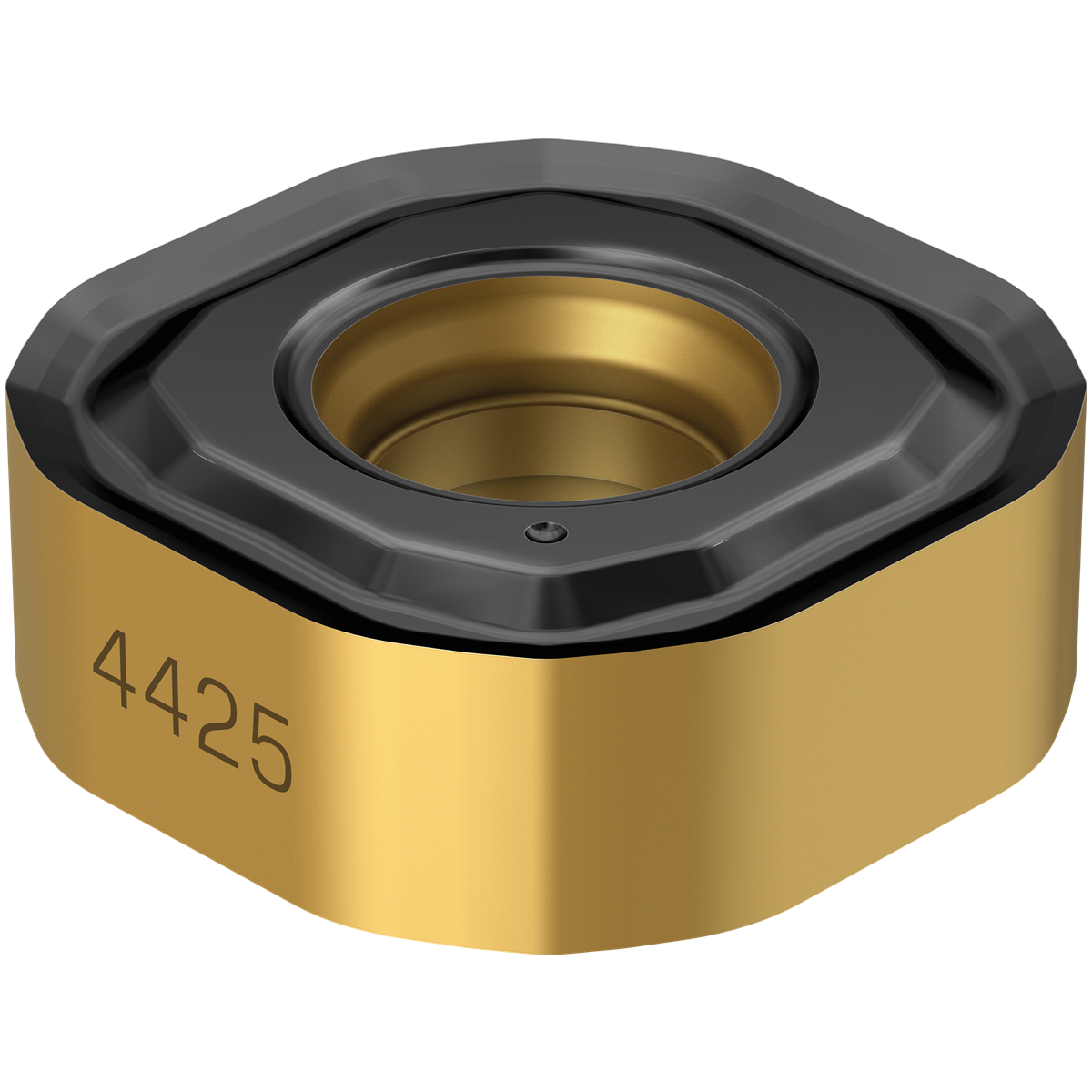

Keskiraskas käsittely ja rouhinta

G-tyypin terä on kaksipuolinen esikoneistusterä, jossa on kahdeksan teräsärmää. Sen kaikissa särmissä on wiper-rakenne, joka takaa erinomaisen pinnanlaadun ja mahdollistaa suuren syötön käyttämisen.

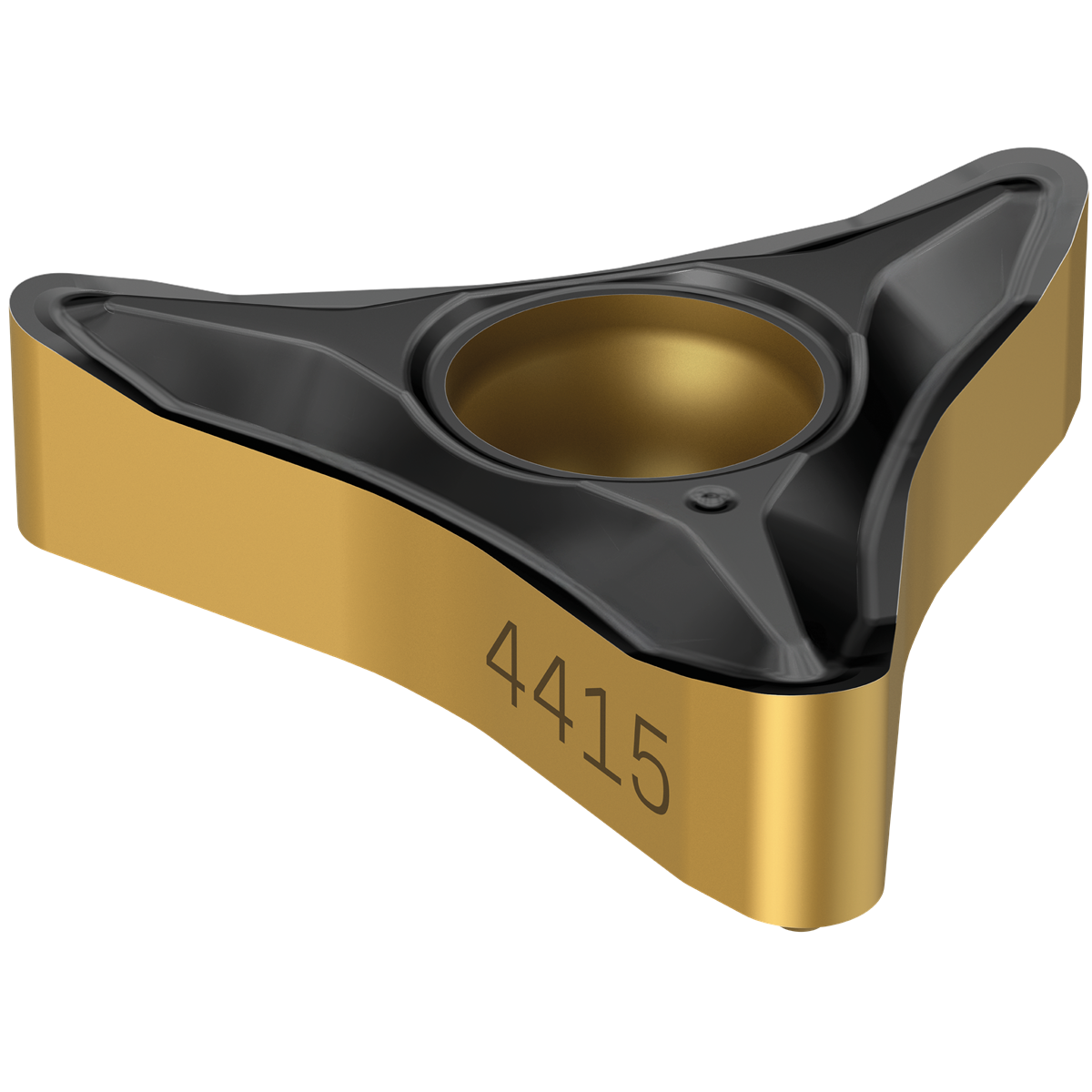

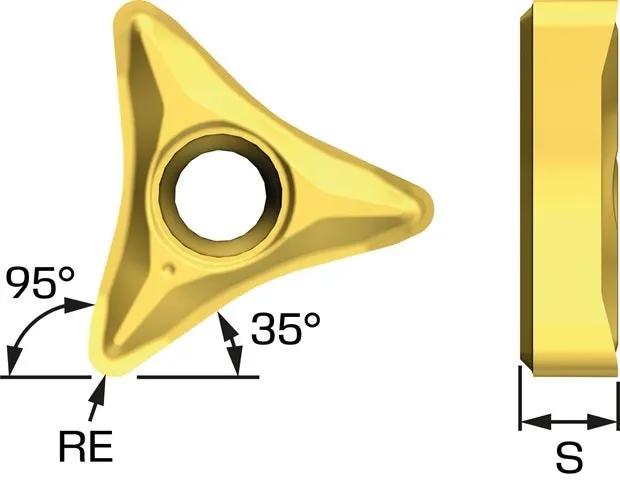

Viimeistely ja muotojyrsintä

A-tyypin terä on epäsymmetrinen, yksipuolinen terä, jossa on kolme teräsärmää nirkkojen siistimiseen ja viimeistelyyn. Se on optimoitu tehokkaaseen lastunhallintaan sekä eteen- että taaksepäin tapahtuvassa sorvauksessa, myös suurilla syötöillä.

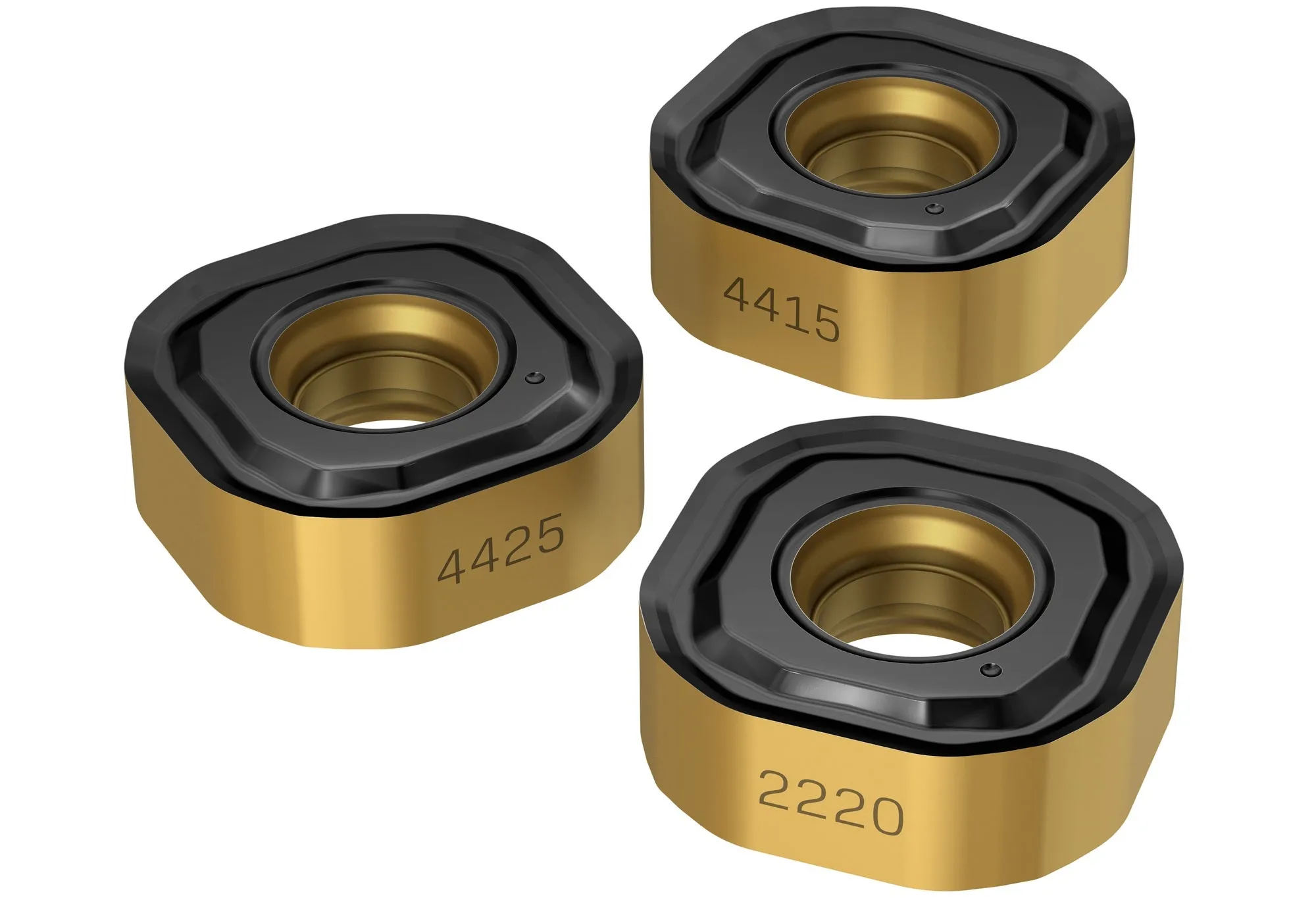

Laadut

GC4415

CVD-pinnoitettu kovametallilaatu rouhinnasta viimeistelyyn. Tehty käyttökohteisiin, joissa käytetään jatkuvaa lastuamista tai kevyttä hakkausta vakaissa olosuhteissa ja joissa tarvitaan parempaa kuumalujuutta.

GC4425

CVD-pinnoitettu kovametallilaatu teräksen ja teräsvalosten käsittelyyn rouhinnasta viimeistelyyn. Soveltuu sekä jatkuvaan että hakkaavaan lastuamiseen suurilla metallilastuvirroilla. Laajalle käyttöalueelle.

GC2220

CVD-pinnoitettu gradientillinen sintrattu kovametallilaatu rouhinnasta väliviimeistelyyn, kun käsittelyssä tarvitaan suurempaa kulumiskestävyyttä.

GC1205

Tällä PVD-pinnoitetulla on hyvät tarttuvuusominaisuudet, minkä lisäksi se kestää hyvin viistekulumista. Kovan perusaineen ja pinnoitteen yhdistelmä mahdollistaa merkittävästi suurempien lastuamisnopeuksien käytön.

Työkalun asetus

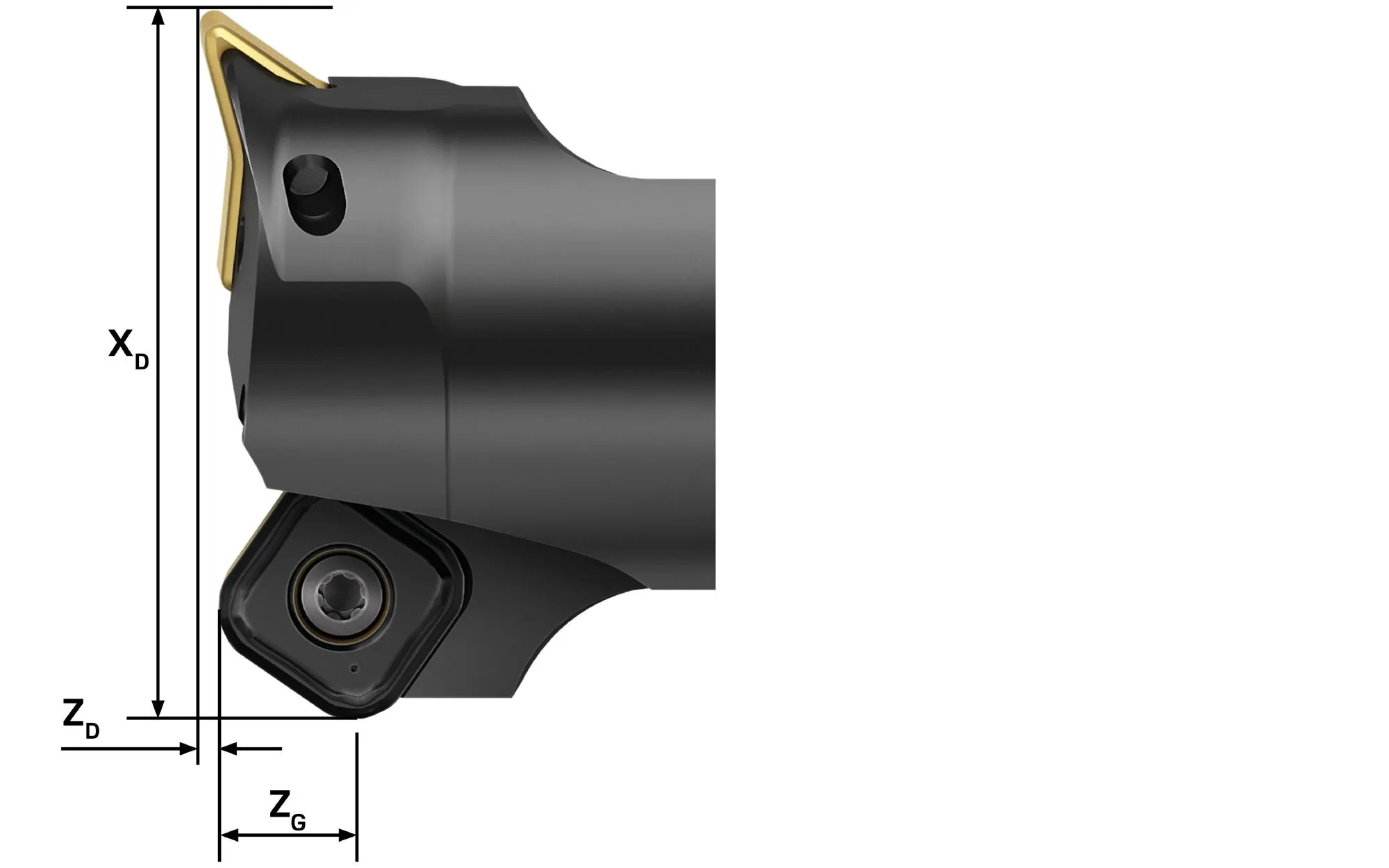

Siirtymäarvot

Työkalun asetus poikkeaa hieman useimmista sorvaustyökaluista siten, että puomiin mahtuu kaksi terää. Kullekin terälle voidaan määrittää erillinen siirtymäarvo saman työkalunumeron alla.

Aseta puomi parhaiden mahdollisten tulosten saavuttamiseksi viimeistelyterä yläpuolelle (positiivinen X-suunta). Näin mittamuutoksia on helpompi kompensoida.

Työkalunpidin	X_Dmm (tuumaa)	Z_Dmm (tuumaa)	Z_Gmm (tuumaa)	Z_D+Z_Cmm (tuumaa)
C6-PI-32-BG11A07-110	37 (1,46)	1,05 (0,041)	7 (0,276)	8,05 (0,317)
C6-PI-40-BG11A0-140	45 (1,77)	1,05 (0,041)	7 (0,276)	8,05 (0,317)
PI-A16M-BG08A06-R	19,5 (0,768)	0,85 (0,033)	4,75 (0,187)	5,6 (0,220)
PI-A20Q-BG08A06-R	24 (0,945)	0,85 (0,033)	4,75 (0,187)	5,6 (0,220)
PI-A25R-BG11A07-R	29,5 (1,16)	1,05 (0,041)	7 (0,276)	8,5 (0,317)
PI-A12Q-BG2.5 A1.8-R	23,05 (0,907)	0,85 (0,033)	4,75 (0,187)	5,6 (0,220)
PI-A16R-BG3 A2-R	29,88 (1,18)	1,05 (0,041)	7 (0,276)	8,05 (0,317)

Työkalun kiinnitys

Kaikissa lieriöpuomeissa on EasyFix™-ura keskikorkeuden oikeaa säätöä varten. Suosittelemme myös käyttämään sopivaa EasyFix™-holkkia.

Lieriöpuomeja voidaan säätää sopivan vapaapituuden saavuttamiseksi, mutta liian pitkä vapaapituus voi aiheuttaa värinää. Kaikissa Coromant Capto® ‑puomeissa on kiinteä 2,5 × DC:n vapaapituus.

Kiinnitä työkalu siten, että viimeistelyterä on asetettu koneen liikkeen positiiviseen X-akselin suuntaan. Tämä asetus varmistaa oikean toiminnan CoroPlus® Tool Path ‑ohjelmistossa, ja sen ansiosta koneenkäyttäjä voi käyttää perinteistä työkalukompensaatiota viimeistelyterälle.

Työkalujen käsittely CNC-ohjaimella

Koneeseen on ohjelmoitava kaksi erillistä kompensaatioarvoa. Tarkka menettelytapa riippuu ohjaimen merkistä. Tärkeintä on, että molemmat kompensaatiot tulee määrittää samaan revolverisijaintiin, eli niille on käytettävä samaa sijaintinumeroa.

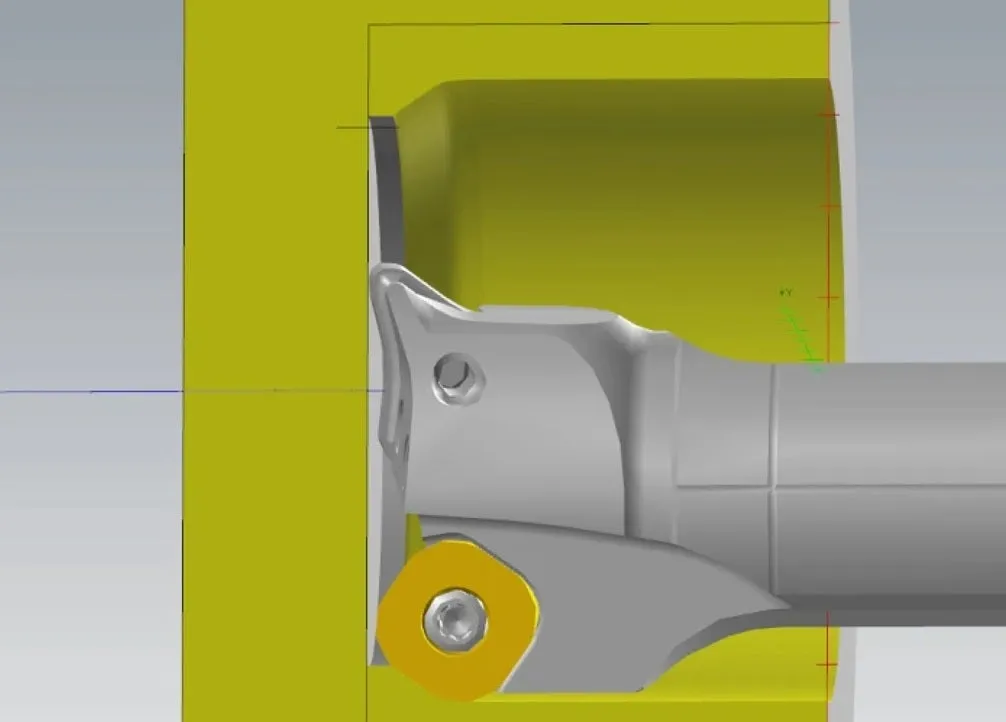

CAM-ohjelmointi

Työkalu voidaan ohjelmoida kaikentyyppisillä CAM-ohjelmistoilla yksinkertaisten työkaluratojen ansiosta, mutta niiden järjestelmissä ei ole vielä kiinteitä strategioita. Kaikki on ohjelmoitava yhtenä liikkeenä.

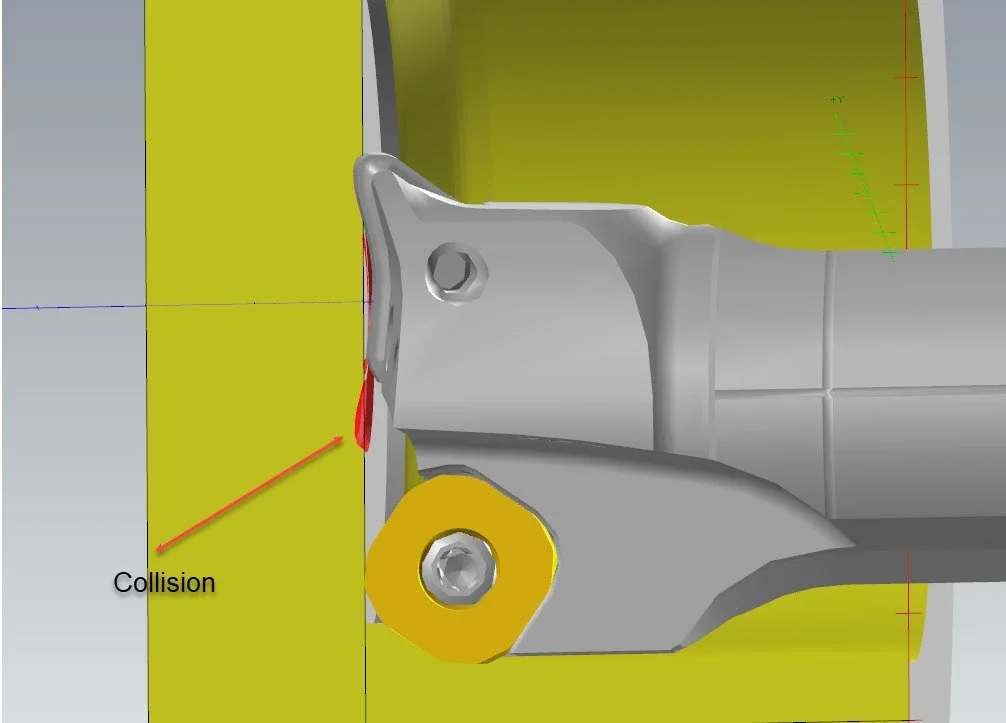

Muista määrittää rouhintaterän rata oikein ohjelmoitaessa umpireikiä. Väärä profiilin pituus voi saada profiilin osumaan viimeistelyterään.

Jos rouhintaterän muotoa lyhennetään 0,5–1 mm, viimeistelyterä ei osu pohjaprofiiliin.

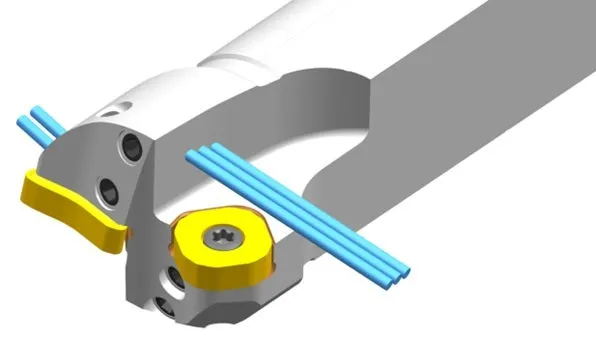

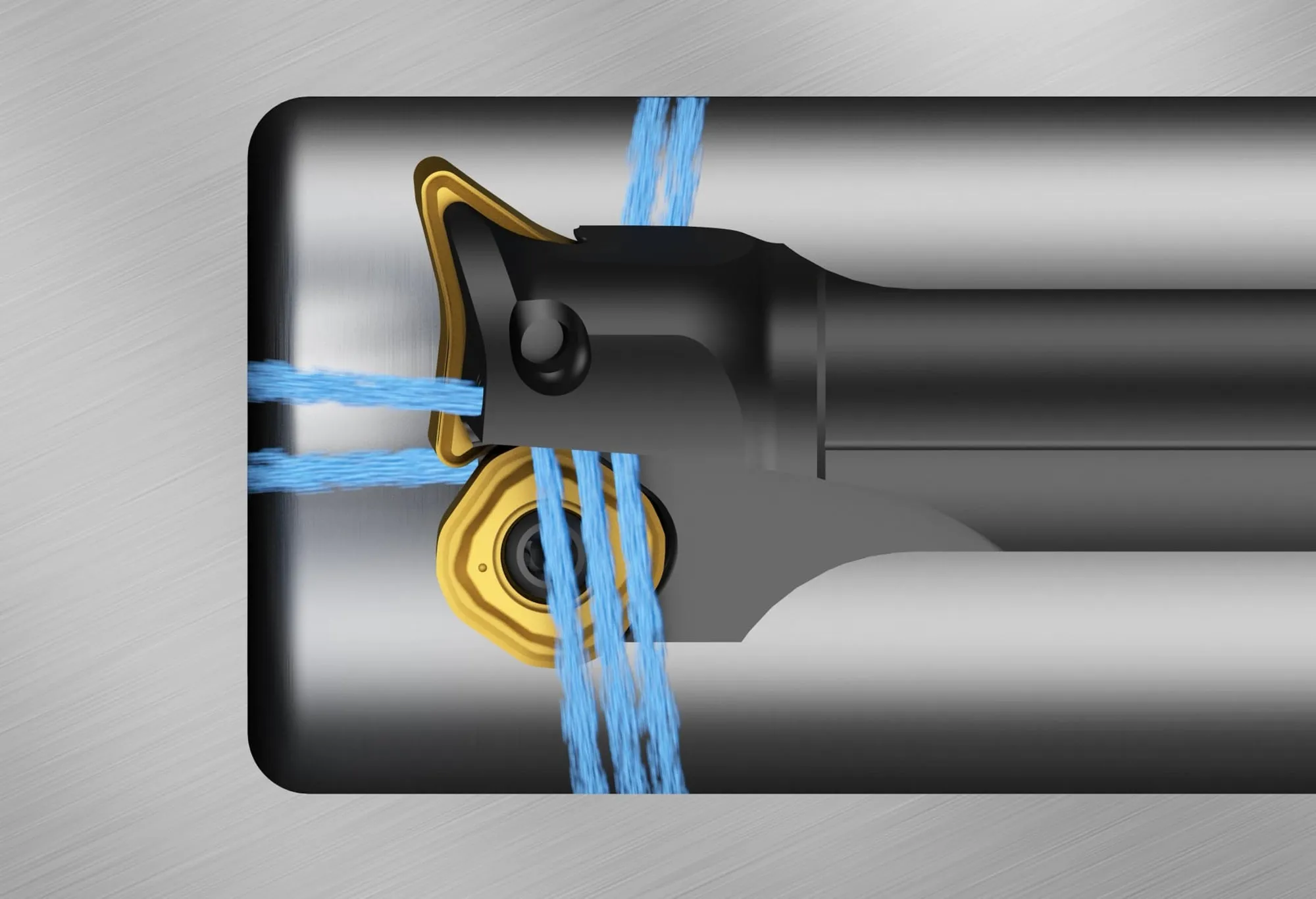

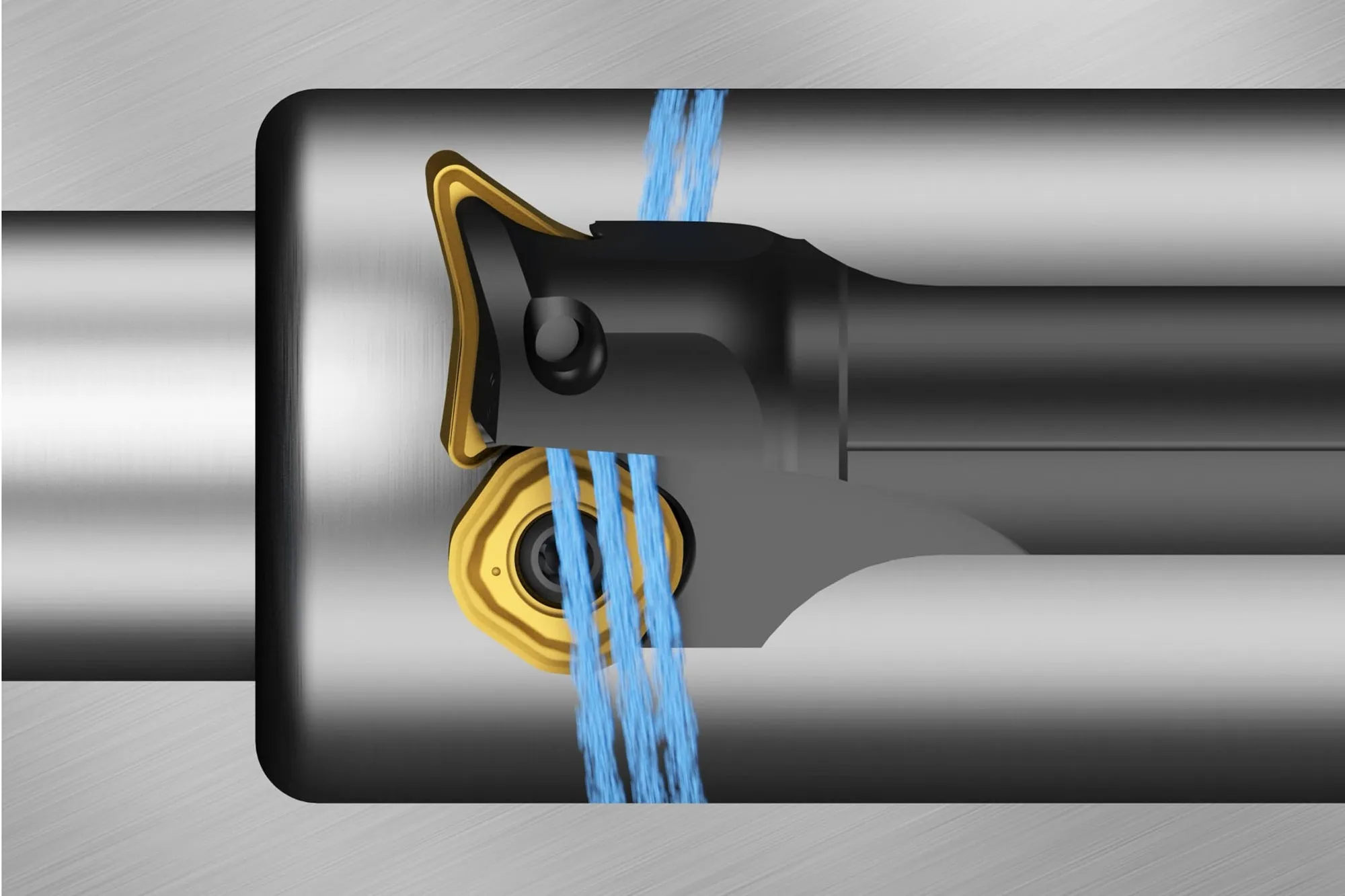

Lastuamisnesteen kokoonpano

CoroTurn® PI ‑työkalut mahdollistavat erilaisia kokoonpanoja komponentin muodon mukaan. Lastuamisnestevaihtoehto tulee valita sen mukaan, onko komponenteissa umpi- vai läpireikiä.

Räätälöity lastuamisnesterakenne auttaa saavuttamaan parhaan mahdollisen lastunpoiston.

Umpireikien tapauksessa kaikkien lastuamisnestekanavien on oltava auki.

Läpireikäkomponenteissa, aksiaaliset
lastuamisnestekanavat tulee sulkea, jotta vesi ei pääse virtaamaan niiden läpi.

Avaa etuosan lastuamisnestevirta irrottamalla pysäytysruuvit. Vaihtoehtoisesti voit irrottaa kaikki neljä ruuvia, jos haluat maksimoida jäähdytyksen edessä. Tällöin sivuille tulee vain hyvin vähän virtausta.

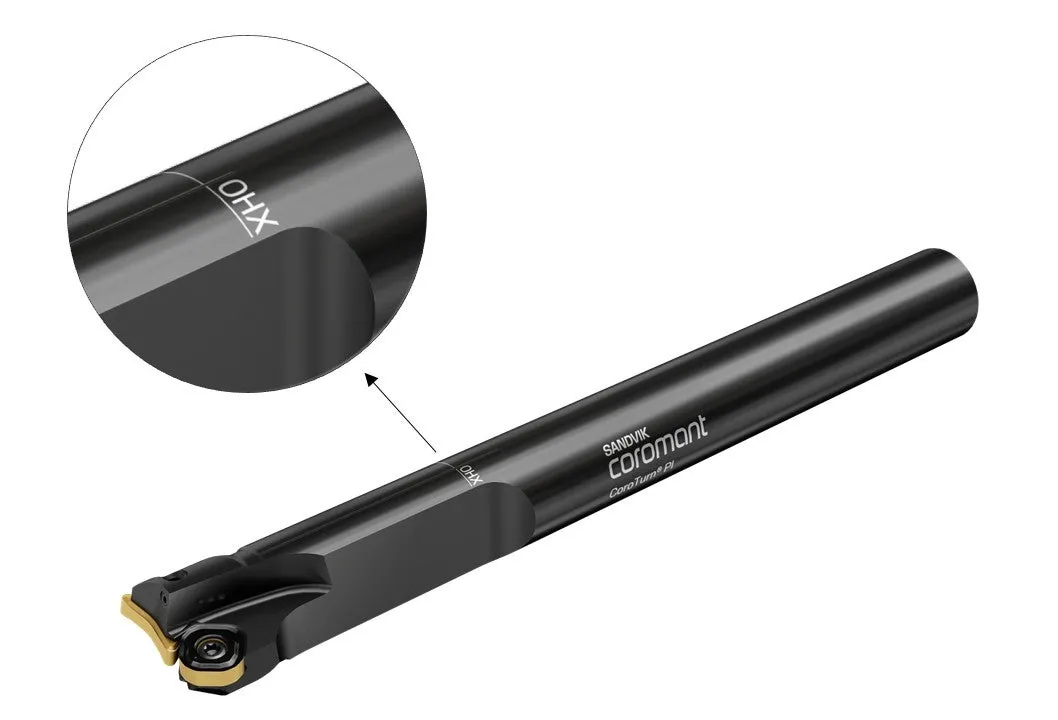

Rajat

Suosittelemme käyttämään työkalua halkaisijan ja pituuden suhteella 2,5 × DC, jotta suorituskyky voidaan optimoida. Käsittely onnistuu myös 3 × DC ‑pituudella, mutta tällöin lastuamisarvoja tulee säätää liiallisen paineen ja värinän välttämiseksi.

Työkalussa oleva laserilla merkitty viiva osoittaa syvyyden 2,5 × DC.

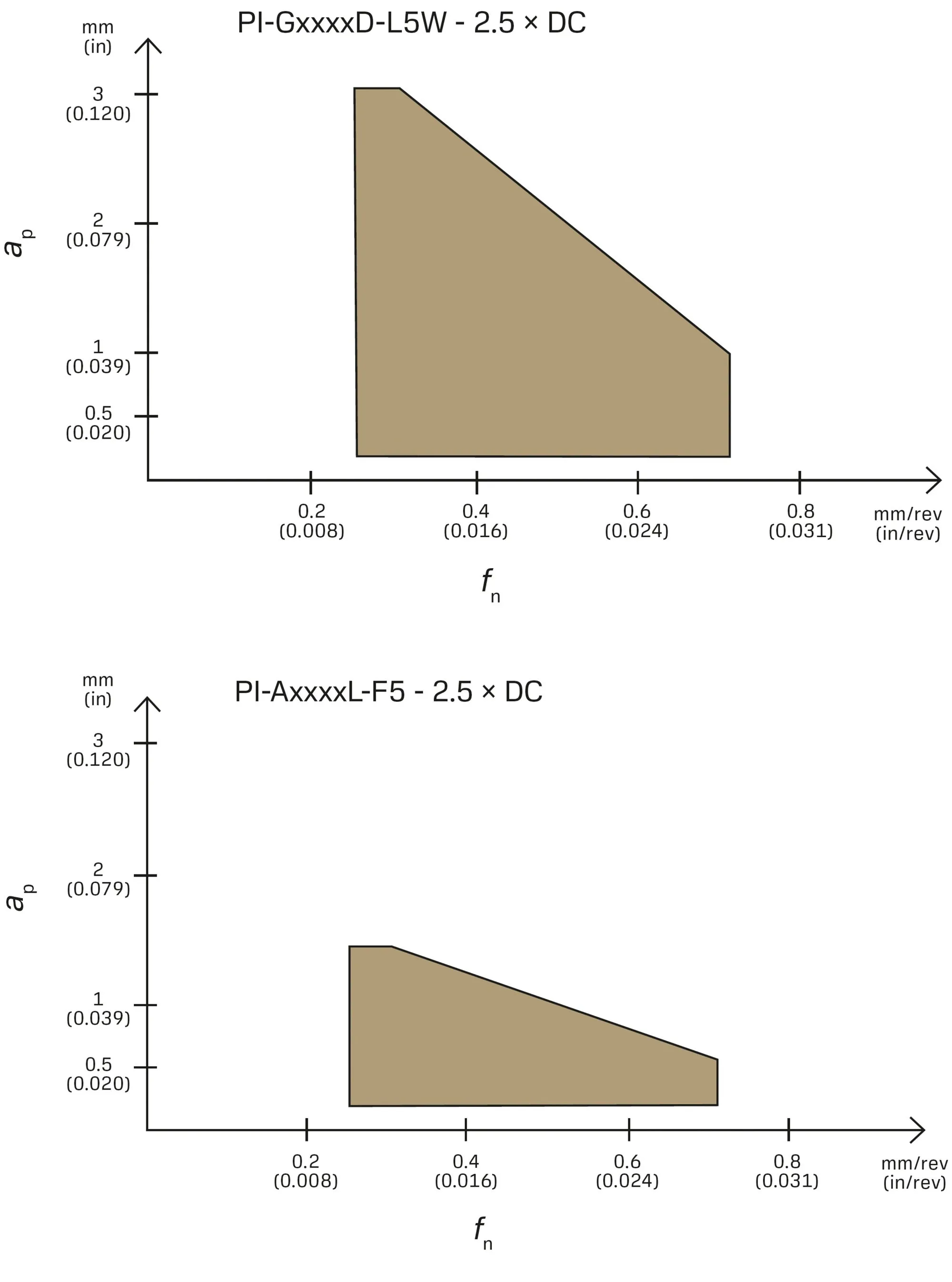

Suositellut syöttönopeudet

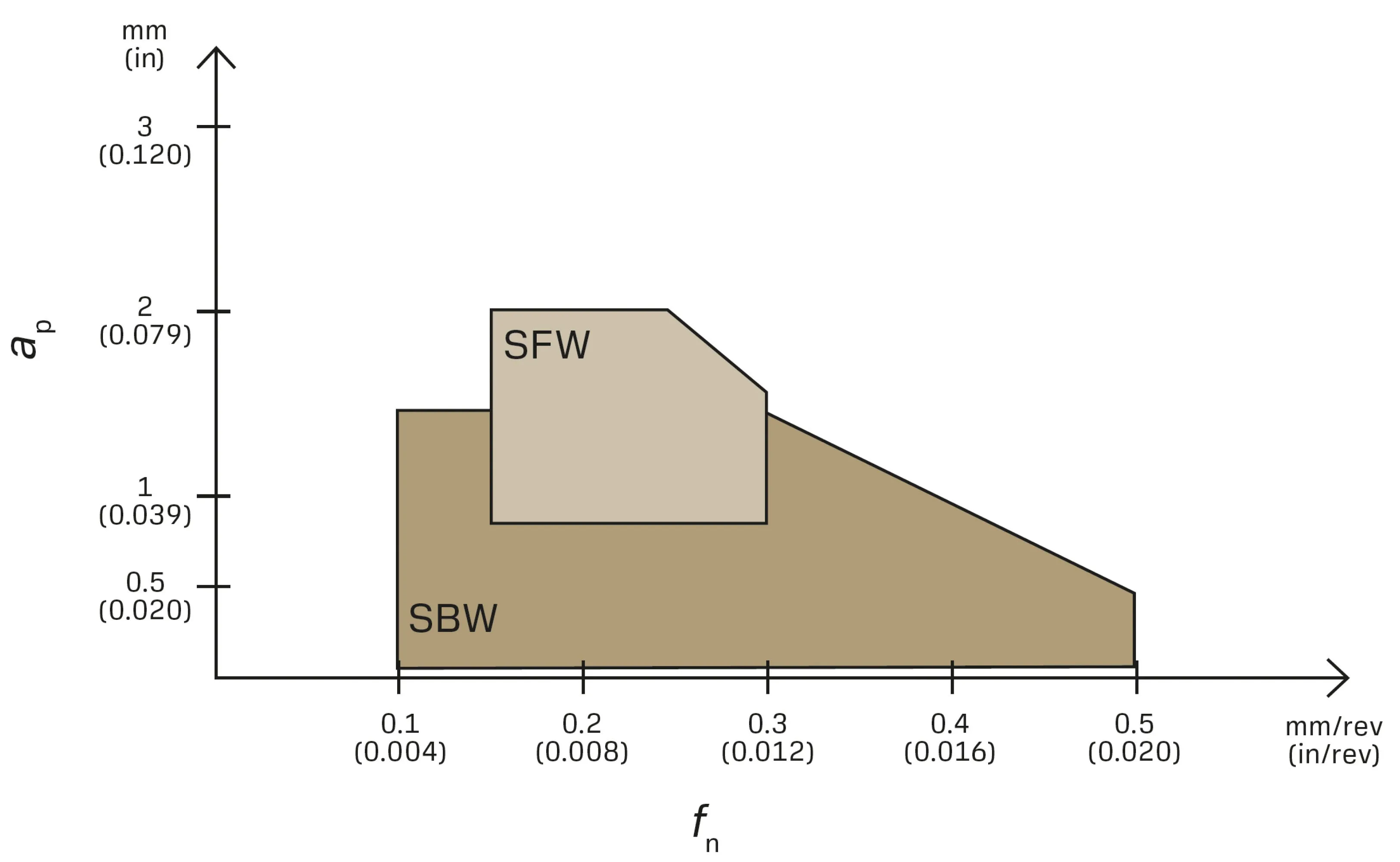

Eri syötöt/lastuamissyvyydet PI-A0608L-F5:llä

Erilaiset ominaisuudet eri vapaapituudella PI-G0808D-L5
