Représentation spécifique
Unité de vente: 1
ISO: 419-066Q22-14M
Id matière: 6449359
EAN: 26449359
ANSI: 419-066Q22-14M
Illustrations techniques

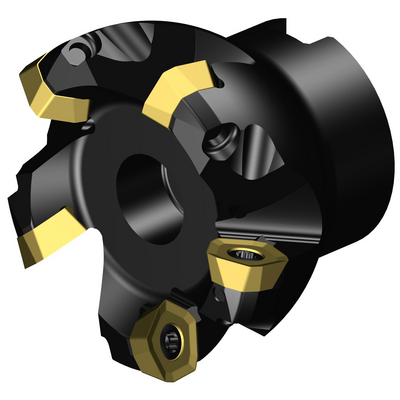

Description du produit
Angle de l'arête de coupe de l'outil
(KAPR)
19 °
Diamètre de coupe
(DC)
51,3 mm
Diamètre de coupe maximal(DCX)
66 mm
Nombre d'éléments de coupe(CICT_2)
5
Code du type de serrage(MTP)
clamp with screw through hole
2e partie des identifiants de l'interface de l'élément de coupe(CUTINT_MASTER_2)
CoroMill 419 -size 1405 (419R-1405)
Profondeur de coupe maximale(APMX_EFW)
8 mm
Profondeur de coupe maximale(APMX_FFW)
2 mm
Angle de pente maximal
(RMPX)
6 °
Profondeur de plongée maximale(AZ)
2 mm
Pas de coupe différentiel(CPDF)
Oui
Nombre d'arêtes de coupe effectives en bout(ZEFP)
5
Interface adaptative direction machine
(ADINTMS)
Arbor -ISO 6462 -A (hexagon socket head cap screw) -metric: 22
Sens
(HAND)
Right
Code du type d'entrée de liquide de coupe
(CNSC)
axial concentric entry
Pression du liquide de coupe(CP)
10 bar
Diamètre du raccord côté machine(DCONMS)
22 mm
Chiffre standard(STDNO)
ISO6462
Lettre standard(STDLET)
A
Longueur fonctionnelle(LF)
50 mm
Angle de coupe radial(GAMF)
4,2271 °
Angle de coupe axial(GAMP)
9,1482 °
Couple(TQ)
5 Nm
Code matériau du corps
(BMC)
Aciers
Vitesse de rotation maximale(RPMX)
14 600 1/min
Poids de l'élément(WT)
0,608 kg
Longueur totale(OAL)
50 mm
Release date(ValFrom20)
24/09/2013
ID du pack de lancement(RELEASEPACK)
13.2
