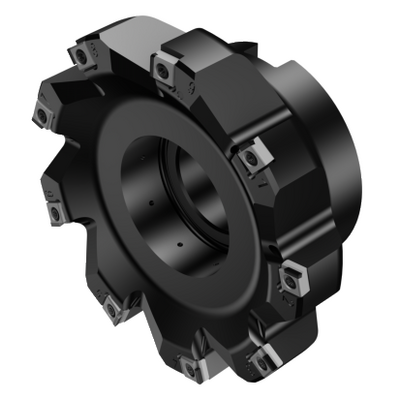

Représentation générique
Unité de vente: 1
ISO: 5B90-125Q40-09M
Id matière: 8090362
EAN: 7323226109313
ANSI: 5B90-125Q40-09M

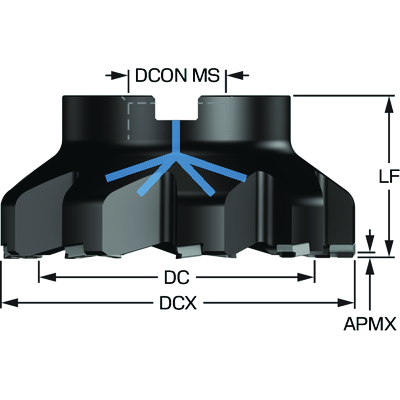

Illustrations techniques
Description du produit
Angle de l'arête de coupe de l'outil
(KAPR)
90 °
Diamètre de coupe
(DC)
125 mm
Diamètre de coupe maximal(DCX)
137 mm
Nombre d'éléments de coupe(CICT_1)
8
2e partie des identifiants de l'interface de l'élément de coupe(CUTINT_MASTER_1)
M5B90 -size 0905 (5B90-0905H-PS2-NL)
Nombre d'éléments de coupe(CICT_2)
1
Code du type de serrage(MTP)
clamp with screw through hole
2e partie des identifiants de l'interface de l'élément de coupe(CUTINT_MASTER_2)
M5B90 -size 0905H (5B90N-0905H-PS2-NW)
Profondeur de coupe maximale(APMX_FFW)
0,6 mm
Angle de pente maximal
(RMPX)
0 °
Profondeur de plongée maximale(AZ)
0 mm
Nombre d'arêtes de coupe effectives en bout(ZEFP)
9
Interface adaptative direction machine
(ADINTMS)
Arbor -ISO 6462 -B (cutter retaining screw) -metric: 40
Sens
(HAND)
Right
Code du type d'entrée de liquide de coupe
(CNSC)
axial concentric entry
Pression du liquide de coupe(CP)
10 bar
Diamètre du raccord côté machine(DCONMS)
40 mm
Chiffre standard(STDNO)
ISO6462
Lettre standard(STDLET)
B
Longueur fonctionnelle(LF)
63 mm
Angle de coupe radial(GAMF)
-7 °
Angle de coupe axial(GAMP)
-4 °
Couple(TQ)
3,6 Nm
Code matériau du corps
(BMC)
Aciers
Vitesse de rotation maximale(RPMX)
13 500 1/min
Poids de l'élément(WT)
3,4 kg
Longueur totale(OAL)
63 mm
Release date(ValFrom20)
02/11/2021
ID du pack de lancement(RELEASEPACK)
23.1
