Représentation spécifique
Prix tarif: 485.00 EUR
Disponible sous une semaine
Unité de vente: 1
ISO: C2R-CFA24-LH11GB
Id matière: 8446812
EAN: 7323227579672
ANSI: C2R-CFA24-LH11GB

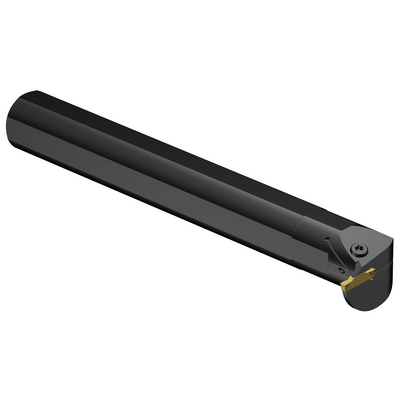

Illustrations techniques
Illustrations techniques
Description du produit
Profondeur de coupe maximale
(CDX)
10,922 mm
Code du type de serrage(MTP)
clamp on top of insert
2ème partie des identifiants de l'interface de l'article de coupe(CUTINT_MASTER)
CoroCut 2 -size H (C2I-H2-0400-)
Logement de plaquette(SSC_M)
H
Interface adaptative direction machine
(ADINTMS)
Cylindrical shank w/ 3 flats -inch: 1 1/2
Diamètre d'alésage minimal(DMIN_1)
50 mm
Angle du corps côté pièce
(BAWS)
90 °
Porte-à-faux minimal(OHN)
55 mm
Porte-à-faux maximal
(OHX)
152,4 mm
Sens
(HAND)
Left
Code du type d'entrée de liquide de coupe
(CNSC)
axial concentric entry
Code de type de sortie de liquide de coupe(CXSC)
axial inclined exit
Type de sortie de liquide de coupe(CXST)
over the cutting edge
Pression du liquide de coupe(CP)
150 bar
Diamètre du raccord côté machine(DCONMS)
38,1 mm
Hauteur de queue(H)
34,9 mm
Longueur fonctionnelle(LF)
299,9994 mm
Largeur fonctionnelle(WF)
31,0007 mm
Hauteur fonctionnelle(HF)
0 mm
Diamètre du corps(BD)
38,1 mm
Couple(TQ)
4,5 Nm
Longueur totale(OAL)
299,9994 mm
Hauteur totale(OAH)
42,45 mm
Poids de l'élément(WT)
2,28 kg
Vue en unités impériales du code des dimensions du logement de plaquette(SSC_N)
H
Release date(ValFrom20)
26/02/2024
ID du pack de lancement(RELEASEPACK)
24.1
