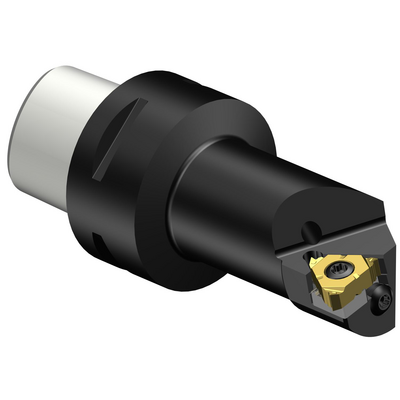

C4-266LKF-17070-16
C4-266LKF-17070-16
Représentation spécifique
En Stock
Unité de vente: 1
ISO: C4-266LKF-17070-16
Id matière: 5727716
EAN: 12384783
ANSI: C4-266LKF-17070-16
Illustrations techniques
Description du produit
Code du type de serrage(MTP)
clamp with screw through hole
2ème partie des identifiants de l'interface de l'article de coupe(CUTINT_MASTER)
CoroThread -internal size 16 (266.LL-16)
Angle de dépouille axial(ALP)
-15 °
Angle de correction de l'hélice du filet(THCA)
1 °
Interface adaptative direction machine
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C4
Diamètre d'alésage minimal
(DMIN)
32 mm
Angle du corps côté machine(BAMS)
0 °
Porte-à-faux maximal
(OHX)
70 mm
Longueur utile
(LU)
48 mm
Sens
(HAND)
Left
Code du type d'entrée de liquide de coupe
(CNSC)
axial concentric and radial entry
Pression du liquide de coupe(CP)
40 bar
Diamètre du raccord côté machine(DCONMS)
40 mm
Longueur fonctionnelle(LF)
70 mm
Largeur fonctionnelle(WF)
17 mm
Hauteur fonctionnelle(HF)
0 mm
Diamètre du corps(BD)
25 mm
Longueur totale(OAL)
94 mm
Couple(TQ)
3 Nm
Poids de l'élément(WT)
0,4168 kg
Logement de plaquette(SSC_M)
16
Vue en unités impériales du code des dimensions du logement de plaquette(SSC_N)
3/8
Release date(ValFrom20)
19/09/2009
ID du pack de lancement(RELEASEPACK)
09.2
